液体硅胶气相胶和沉淀胶的区别有哪些？6大维度全面对比

在液态硅胶（LSR）的采购和选型中，“气相胶” 和 “沉淀胶” 是两个高频出现却又容易被混淆的术语。很多工程师和采购会问：同样都是液态硅胶，为什么气相胶的价格比沉淀胶高出不少？什么情况下必须用气相胶，什么情况下用沉淀胶更划算？两者的核心差异，不在于硅胶本身，而在于其中的补强填料—白炭黑（二氧化硅） 的制备工艺不同。这一差异，直接决定了产品的透明度、力学性能、耐热性的成本。

一、本质区别：补强填料的“出身”不同

液态硅胶的生胶本身强度很低，必须加入补强填料才能具备实用的力学性能。白炭黑（二氧化硅）就是核心的补强填料，而它的制备方法决定了“气相”与“沉淀”的分野。

气相法白炭黑：由四氯化硅在氢氧火焰中高温水解生成，属于“气相反应”。其核心特征是粒径极小（7-40纳米）、比表面积巨大（可达150-380 m²/g）、纯度极高（SiO₂含量99.8%以上）。气相法白炭黑内部结构几乎是排列紧密的三维网状硅酸结构，这使其补强效率更高。

沉淀法白炭黑：由硅酸钠（水玻璃）与酸反应沉淀制得，属于“液相反应”。其粒径较大（几十到几百纳米），比表面积相对较小（100-200 m²/g），纯度较低，含有一定的杂质和水分。沉淀法白炭黑的内部结构除了三维硅酸外，还残存较多二维结构，结构疏松、易吸湿，补强活性相对较低。

简而言之：气相胶的填料是“纳米级、高纯度、高补强”的；沉淀胶的填料是“微米级、含杂质、补强有限”的。

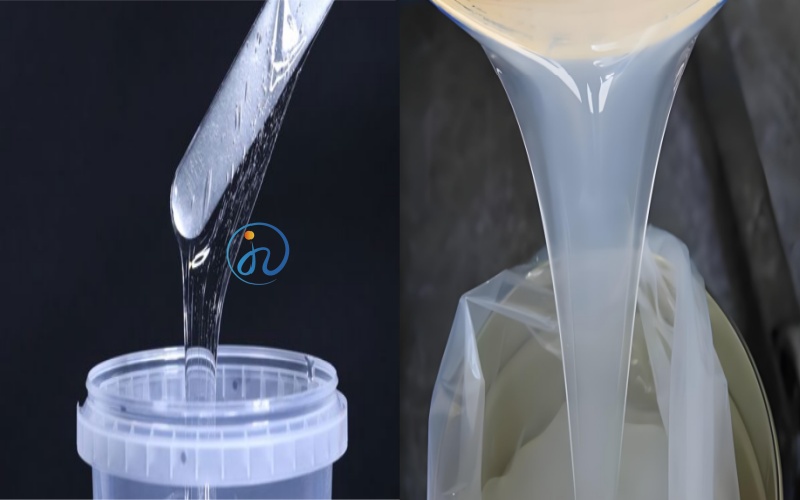

二、透明度差异：直观的“分水岭”

如果你拿到两款外观不同的液态硅胶，一眼就能分辨出来。

气相液态硅胶：由于气相法白炭黑的纳米级粒径和极高的分散性，对光线的散射作用更小，制品可以达到极高的透明度，呈清澈透亮状。高透明的气相胶可以用于需要观察内部流体的医疗导管、光学级密封件，或者对颜值要求更高的透明奶嘴。

沉淀液态硅胶：由于填料粒径较大、分散性相对较差，对光线存在明显散射，制品呈半透明至微透明状态，略带朦胧感，无法达到高透明要求。如果你拿一块沉淀胶用力拉伸，拉长时材料会发白，而气相胶怎么拉都不发白，可以拉伸到700%以上不断裂。

三、力学性能：拉伸与撕裂强度的差距

气相胶的补强效率远高于沉淀胶，这直接体现在关键力学指标上。

一项针对高压绝缘硅橡胶的研究也证实，气相法白炭黑补强的硅橡胶在力学性能和电气性能上均优于沉淀法白炭黑补强的产品，后者受水分含量的影响更为显著。

四、耐热性与耐候性：长期高温场景的选择

气相液态硅胶的长期耐热温度可达200-250℃，而沉淀液态硅胶通常在150-200℃之间。气相胶填料纯度高、表面活性基团丰富，与硅橡胶基体的结合更为稳定，在高温环境下耐老化性能更优。对于需要反复高温灭菌（如121℃蒸汽灭菌）的医疗制品，或者长期在高温环境下工作的密封件，气相胶是更可靠的选择。

五、加工性能与成本的权衡

气相胶性能好，但代价是成本高、加工性差。气相法白炭黑价格昂贵，且容易飞扬，混炼时“吃粉慢”、胶料流动性较差，操作性能相对不佳。而沉淀法白炭黑价格便宜得多，加工性能好，吃粉快、流动性好，混炼胶的成本显著更低。

所以，沉淀胶并非“劣质品”，而是在性能要求不极端的情况下，极具性价比的选择。

六、如何选型：一张表看懂

一句话总结：需要高透明、高强度、高耐热、医疗级认证的，选气相胶；对透明度无要求、力学性能要求普通、成本敏感的，选沉淀胶。

对于液态硅胶注塑工厂而言，气相胶和沉淀胶的选型直接影响报价和良率。气相胶的流动性差异意味着注塑工艺参数需要调整，而沉淀胶的杂质和水分含量则可能影响硫化稳定性和批次一致性。选择具备ISO13485认证和丰富LSR量产经验的工厂合作，才能在材料选型、工艺匹配和成本控制之间找到更优解。
