液态硅胶密封垫硬度30°-70°怎么选？各行业实测数据与选型指南

在液态硅胶（LSR）密封垫的定制过程中，硬度选择是决定产品成败的核心决策之一。硬度不仅决定了手感，更直接关系到密封性、耐久性和装配适配度。本文基于我们服务医疗、汽车、电子等行业客户积累的实测数据和选型经验，梳理30°到70°邵氏硬度（Shore A）在不同场景下的选型逻辑。

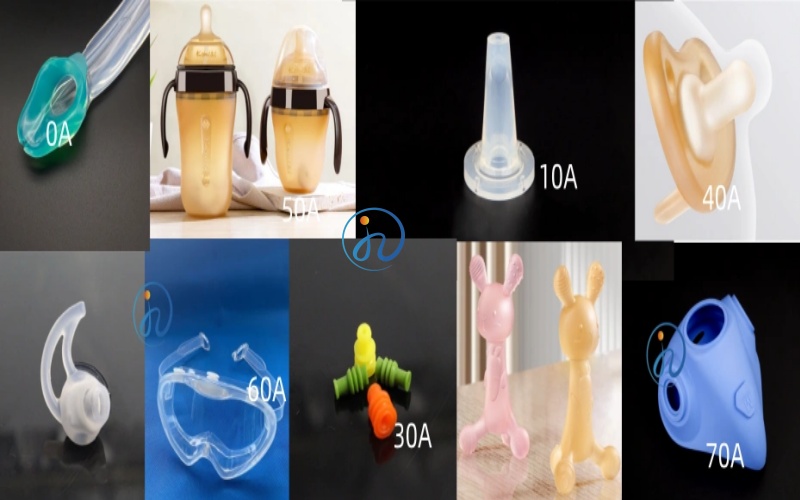

一、硅胶硬度的基本认知

液态硅胶的硬度采用邵氏A标度衡量，数值范围0-70，数值越大材料越硬。硬度指标与材料的压缩永久变形、撕裂强度、断裂伸长率等性能密切相关—而这些参数正是密封垫选型的核心依据。

以市面上典型LSR材料数据为例，随着硬度从20A升至70A，断裂伸长率从约1040%下降至479%，撕裂强度则从16N/mm升至49N/mm左右。这意味着：硬度越低，材料越柔软、延展性越好；硬度越高，抗撕裂和抗压能力越强。

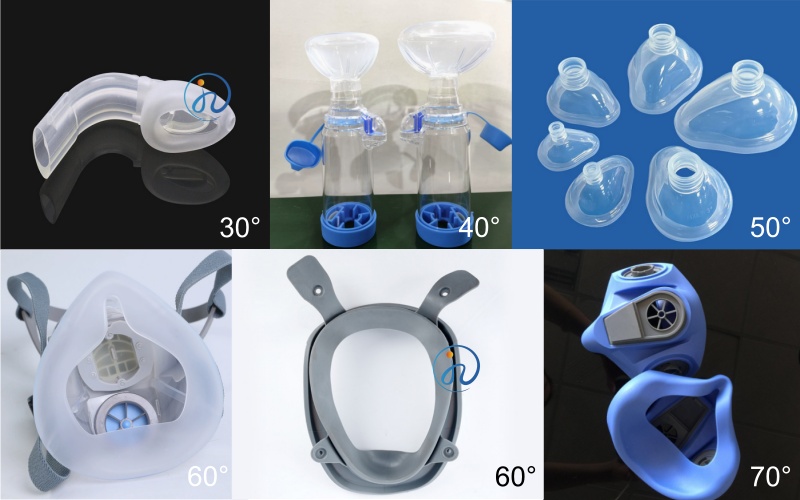

二、不同硬度密封垫的选型逻辑

30A-40A：柔性密封，贴合不规则表面

30A-40A硬度的液态硅胶手感柔软弹性好，类似瑜伽垫或鼠标垫。这类硬度适合对低接触压力密封有要求的场景，典型应用包括医疗导管接头密封、呼吸面罩衬垫、精密仪器O型圈等。其优势在于能通过自身变形紧密贴合不规则表面，在低压环境下实现可靠密封。

实测参考： 39A硬度的LSR材料，断裂伸长率可达724%，撕裂强度32N/mm，压缩永久变形约22%。这说明低硬度密封垫在承受反复压缩后仍能较好恢复形状。

50A-60A：平衡型，兼顾支撑与回弹

50A-60A是密封垫领域最常用的硬度区间，兼具良好的支撑性和适度的弹性变形能力。适用于需要一定结构强度、同时保持密封效果的场景：汽车线束防水栓、新能源电池包密封圈、工业管道法兰垫片、电子设备IP68防水密封件等。

实测数据： 以50A硬度为例，典型材料拉伸强度约9.4MPa，撕裂强度44N/mm，断裂伸长率638%。相比低硬度方案，50A的压缩永久变形更低（约22%），在持续压力环境下尺寸稳定性更好，能有效减少长期使用后的泄漏风险。

70A：高强度，应对高压与磨损

70A硬度的密封垫手感偏硬，适合需要承受高压或频繁摩擦的工况。典型应用包括高压液压密封、发动机周边耐油密封、需要反复插拔的连接器护套等。

实测数据： 70A硬度的LSR材料，拉伸强度可达10.2MPa，撕裂强度49N/mm，断裂伸长率约479%。虽然延展性下降，但抗撕裂能力和结构支撑力显著增强，适合高压差环境下的长期服役。

三、一个经常被忽视的关键指标：压缩永久变形

硬度选择不能只看"软硬"，压缩永久变形才是判断密封垫长期可靠性的核心指标。该数值越低，说明材料在长期压缩后恢复能力越强，密封性能衰减越慢。

实测数据显示，部分低硬度（如20A-23A）材料的压缩永久变形反而较高（约25%），而经过配方优化的同系列40A-50A产品可将压缩永久变形控制在16%-18%。这意味着：并非硬度越低密封效果越好，平衡型硬度往往在长期服役中表现更稳定。

四、各行业硬度选型速查

五、选型实操建议

1. 软硬不是唯一标准：避开极端硬度（低于20A易粘膜，高于70A弹性下降明显），优先考虑40A-60A的平衡区间作为验证起点。

2. 关注工作温度对硬度的影响：高温下硬度会有所下降，低温下模量会上升，选型时需考虑实际工况温度范围。

3. 二次硫化改善压缩永久变形：对密封寿命要求极高的场景，二次硫化工艺可进一步改善压缩永久变形。

4. 打样实测最可靠：建议先打样在真实工况中验证，数据比理论选型更准确。
