LSR包胶注塑缺陷全解析：一份结构工程师必看的DFM设计准则清单

液态硅胶（LSR）包胶成型技术，凭借其优异的生物相容性、密封性和触感，已成为医疗器械、消费电子、汽车零部件等领域不可或缺的工艺。然而，LSR的低粘度、热固化特性以及与金属、塑料等硬质基材的物性差异，使得生产过程中极易出现粘接不良、气泡、飞边等缺陷，直接影响产品良率和可靠性。

大量包胶失败案例表明，问题根源往往不在注塑参数，而在于开模前的设计决策。对于通过ISO13485认证、服务于医疗等精密领域的工厂而言，在DFM（可制造性设计）阶段规避风险，是确保量产交付质量的核心壁垒。本文总结了一份面向结构工程师的LSR包胶设计准则清单，助您在源头锁定品质。

一、结构设计准则：让硅胶“好流、好固、好脱”

1. 壁厚均匀，避免应力与气泡

保持LSR包胶层壁厚一致，是确保均衡填充、均匀硫化和可预测收缩的基础。推荐典型壁厚为0.5-2.5mm，密封唇可薄至0.2-0.5mm，且需避免厚度突变比例超过2:1。壁厚悬殊会导致收缩不均，产生内应力和尺寸漂移。

2. 为粘接加一道“机械锁”

对于长期暴露于振动、热循环的部件，不能仅依赖化学粘接。结构上应设计倒扣、通孔、燕尾槽、嵌入口袋或表面滚花纹理等机械互锁特征。这些结构可将应力分散于界面，显著提升长期粘合可靠性，尤其适用于PP、PE等难粘基材。

3. 圆角过渡，消除应力集中

尖锐内角会阻碍硅胶流动，并产生局部应力。应尽可能使用大半径圆角过渡，避免在密封面附近出现几何突变，这既能改善充模效果，也能提升产品抗疲劳性能。

4. 合理脱模斜度，防止拉伤

为确保产品顺利脱模，避免表面划伤或顶白，硅胶部分应设计1°-3°的脱模斜度，具体数值根据产品形状和尺寸调整。

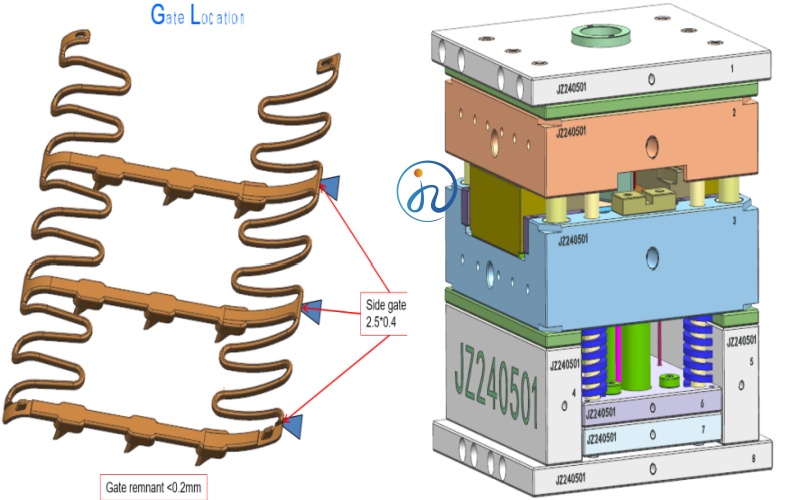

二、模具设计准则：冷热之间的精密平衡

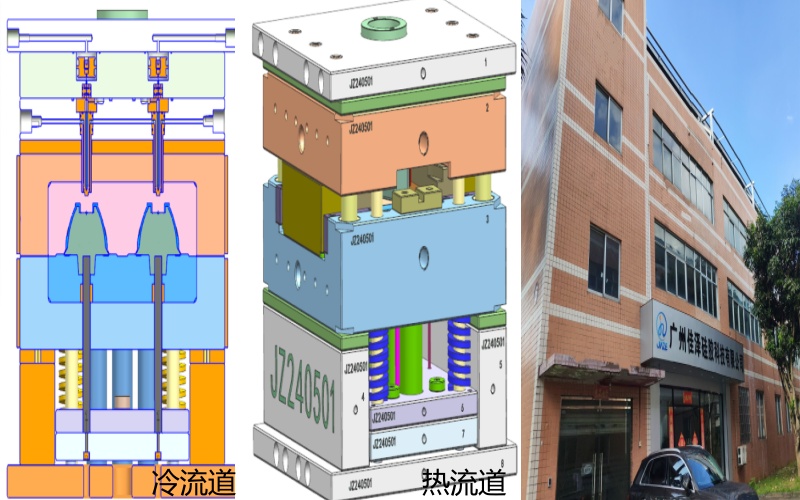

1. 冷流道系统是标配

LSR遇热即固化，模具必须配备针阀式冷流道系统，确保流道板温度控制在20℃左右，防止胶料在流道内固化浪费。模腔则需加热至160℃-200℃，以引发硫化反应。

2. 排气与真空：消灭气泡的关键

LSR注射时极易卷入空气，排气不畅是气泡和粘接失效的首要原因。分型面须设计深度控制在0.005mm-0.015mm的精密排气槽，既能排气又可防止溢胶。对于高要求产品，建议整合真空辅助系统，在注射前抽真空，从根源消除气穴。

3. 分型面与飞边控制

LSR粘度极低，微米级间隙即可导致飞边。模具分型面配合精度要求极高，通常需控制在0.01mm以内，且分型面位置应尽量选择在非外观面。

4. 温度场均匀性

模温是硫化反应的催化剂。模具表面温差须控制在±3℃以内，否则会导致同一产品不同位置物理性能不一致，甚至局部发白或粘接失效。

三、给工程师的建议

在模具钢材切割前完成一份全面的DFM评审，成本远低于T1试模后的反复修模。请务必与您的LSR注塑供应商在前期就壁厚分布、机械固定设计、分型线位置、排气方案达成共识。设计阶段的每一分严谨，都是量产时良率的保证。
