在工业防尘口罩的生产中，PC（聚碳酸酯）硬质骨架与液态硅胶（LSR）软胶结合的“包胶”工艺，既能保证口罩的结构强度，又能提升面部贴合舒适度。然而，包胶工艺的核心难点之一，就是如何让PC件在模具中实现精准、稳定的定位。定位不准，会导致硅胶厚度不均、溢胶、偏位，甚至压坏PC件。本文面向工程师，详细解析LSR包胶PC件的常见定位方式与设计要点。
一、包胶工艺对定位的基本要求
液态硅胶注塑时，注射压力可达10-50 bar，模腔内温度150-200℃。PC件必须在高压、高温、高速的LSR填充过程中纹丝不动，且不损伤表面。因此，定位系统需要满足：
刚性固定：PC件在合模和注塑过程中不能移位、翻转。
避免过定位：定位点过多或约束过约束，可能导致PC件变形或无法放入。
耐温耐压：定位结构本身要能承受工艺条件，不软化、不磨损。
取放便捷：包胶通常自动化生产，定位设计要便于机械手或人工快速放置PC件。
二、常见的PC件定位方式
根据PC件形状、包胶范围和生产批量，可采用以下一种或多种组合定位。
1. 仿形支撑块（型面定位）
利用PC件本身的外形轮廓，在模具动模或定模上加工出与之匹配的凹坑或凸台。这是更基础、更常用的定位方式。
设计要点：支撑面与PC件保持0.02-0.05mm间隙，避免过紧导致取放困难。支撑高度应避开LSR填充区域，防止溢胶。
适用场景：PC件形状规则、包胶面积较小的产品。
2. 销钉/镶件定位
在模具上设置精密的定位销（圆柱销或菱形销），对应PC件上的孔或槽。
设计要点：定位销材质需热处理（硬度≥55HRC），表面光滑防止刮伤PC件。通常采用两销一面原则：一个圆柱销限制X、Y方向，一个菱形销限制旋转，再加上支撑面限制Z方向。
适用场景：PC件有预设定位孔（如螺丝柱、卡扣孔）的产品。
3. 滑块/活动镶件辅助定位
对于形状复杂、有倒扣的PC件，可使用滑块在合模前将PC件推至预定位置，或通过活动镶件托住PC件，合模后镶件退回。
设计要点：滑块驱动通常采用斜导柱或油缸，动作时序需与注塑机程序联动。
适用场景：全包胶、PC件边缘完全被硅胶包裹，无法使用常规定位。
三、定位结构的设计避坑指南
避免锐边接触：定位面应倒R角，防止注塑压力下割伤PC件或产生应力裂纹。
留出溢胶槽：在PC件与模具分型面交界处，设计0.1-0.2mm深的溢胶槽，容纳少量溢出的LSR，防止飞边影响装配。
热膨胀补偿：PC在150℃下膨胀率约0.2%-0.3%，模具设计时需预留膨胀间隙，否则高温下PC件会卡死。
排气设计：定位区域容易困气，需设置排气槽（深度0.02-0.03mm），避免LSR烧焦。
四、定位失败常见案例及解决
现象：包胶后硅胶厚度一侧厚一侧薄 → 原因：PC件定位偏移，或注塑压力过大导致支撑变形。解决：增加定位销，或改用真空吸附+支撑块双重约束。
现象：PC件表面压痕 → 原因：定位销顶针过紧或表面粗糙。解决：抛光定位销，增加润滑涂层。
现象：PC件无法放入模具 → 原因：PC件尺寸波动超出定位间隙。解决：严格管控PC注塑尺寸公差，或增大定位间隙至0.1mm。

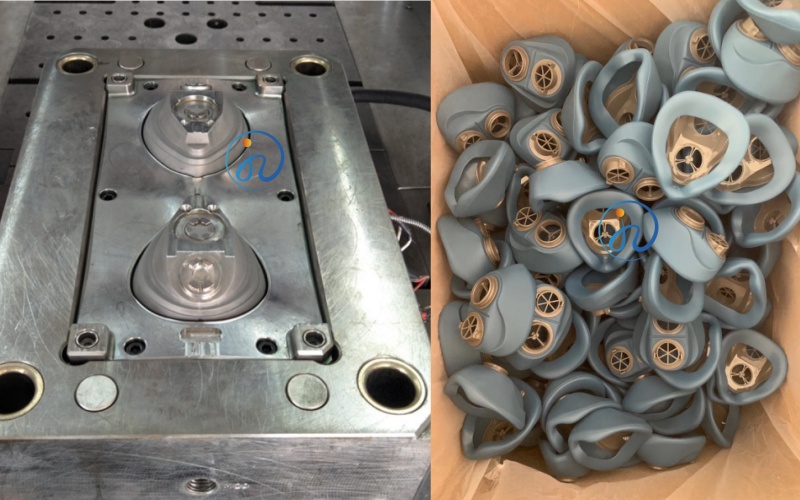

五、我们的服务优势——从模具到量产一站式交付
我们是一家拥有10年以上液态硅胶注塑经验、通过ISO13485认证的精密模具制造工厂。在PC件包胶领域，我们提供：
DFM（可制造性分析）：免费评估您的PC件图纸，给出最优定位方案和模具结构建议。
精密模具制造：采用S136/8407钢材，加工精度±0.005mm，定位销/镶件热处理至55HRC以上。
试模与优化：提供T0样品及详细修模报告，确保定位稳定后再移交量产。
一站式交付：从模具设计、加工、注塑到组装，全流程内部完成，责任唯一，交期可控。
如果您正在开发PC+LSR包胶的防尘口罩或相关产品，欢迎联系我们进行技术交流。广州佳泽硅胶科技有限公司，10年液态硅胶注塑经验，ISO13485认证。专注工业防尘口罩呼吸阀片、密封边框等精密模具开发与量产，支持小批量试产。从模具设计到注塑交付一站式服务，阀片启闭灵敏、气密性优，符合GB 2626标准。
客服
