液态硅胶产品结构在什么情况下可以全自动脱模？6大设计前提与判定标准

在液态硅胶（LSR）注塑量产中，全自动脱模是效率和良率的双重保障。它意味着产品从模具中脱出，被取出，甚至摆放到指定位置，全程不需要人工干预。但LSR柔软，有粘性，易变形，全自动脱模对产品结构有明确的要求。不是所有结构都能“自动出来”——有些结构必须拆镶件，手工取件，甚至设计成两套模具。本文从6个维度，梳理LSR产品可以全自动脱模的结构前提。

一、脱模斜度：自动脱模的“首要前提”

无论采用顶针、气吹还是机械手，产品必须先能“松”得开。LSR在光滑模具表面容易形成真空吸附，没有足够的脱模斜度，产品会紧紧贴在型腔或型芯上，任何自动脱模机构都难以在不损伤产品的前提下将其剥离。判定标准：

• 光滑垂直面：脱模斜度0.5°-1°，可显著降低脱模阻力

• 深腔或带纹理表面：斜度需≥1.5°，因为接触面积大、脱模阻力更高

• 内表面（型芯侧）：斜度建议≥1°，LSR收缩后对型芯的包紧力更大

结构上可以全自动脱模的情况：所有与脱模方向平行的侧壁，都有足够的斜度，产品在开模瞬间或顶出初期就能与模具表面分离。

二、倒扣处理：能“硬脱”的浅倒扣，才能自动

LSR的柔软性允许部分倒扣在脱模时发生弹性变形，实现“硬脱”（强制脱模），无需滑块或斜顶。这是LSR实现全自动脱模的结构优势之一。判定标准：

• 倒扣深度≤0.5mm且为圆弧过渡时，可尝试硬脱

• 倒扣深度＞0.5mm或为直角倒扣时，硬脱撕裂风险高，通常需要滑块/斜顶，自动化程度下降

• 硬脱的拉伸率需控制在材料断裂伸长率的50%以内

结构上可以全自动脱模的情况：倒扣为浅深度、圆弧过渡，且产品壁厚足够承受脱模时的弹性变形。如果倒扣需要滑块或斜顶，虽然仍可实现自动化（滑块/斜顶由模具机构驱动），但模具成本和复杂度上升，且滑块区域需要额外考虑密封和排气。

三、壁厚与骨位：避免“吸附”和“顶穿”

薄壁和深骨位是自动脱模的“天敌”。薄壁问题：壁厚过薄（如0.3mm以下）的产品，刚性极低。顶针施加的集中力会导致变形、顶白甚至顶穿。全自动脱模需要采用气吹或大面积推板，让产品均匀受力。

深骨位问题：深骨位（如≥10mm）与模具接触面积大，LSR的吸附效应显著。顶针很难把产品平稳顶出，容易在骨位根部撕裂。这种情况下，全自动脱模的难度很高，往往需要拆镶件或特殊顶出设计。

结构上可以全自动脱模的情况：壁厚均匀且不过薄（建议≥0.5mm），骨位深度适中，顶出时产品整体受力均匀，不依赖单一顶针。

四、表面吸附：气吹是LSR自动脱模的“关键辅助”

LSR在光滑模具表面容易形成真空吸附，这是它比塑胶更难自动脱模的核心原因之一。即使有脱模斜度，产品仍可能“粘”在型芯上。全自动脱模的结构配合：

• 模具设计气吹脱模：在型芯或型腔上设置吹气孔，开模后压缩空气将产品“吹”离模具表面

• 气吹位置应设在产品与模具容易形成真空吸附的区域（如大面积平整面、深腔底部）

• 产品结构上不应有完全封闭的“真空腔”，否则气吹效果受限

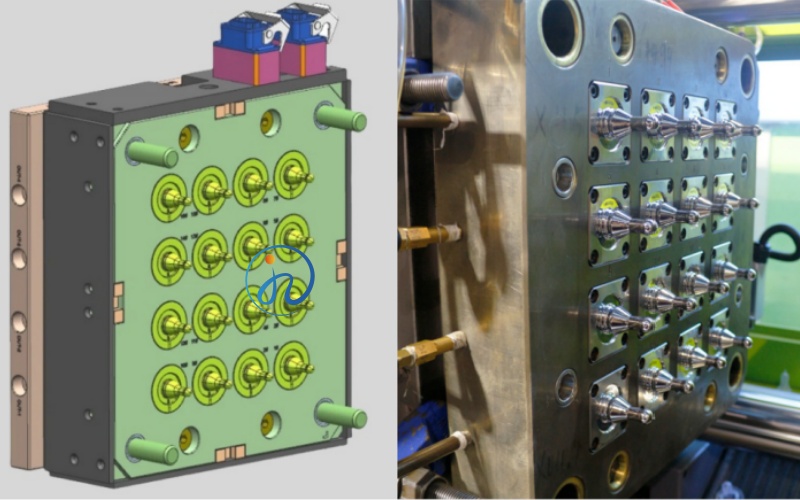

结构上可以全自动脱模的情况：产品有平坦或微曲的表面可供气吹作用，且模具可布置气吹孔。对于管状或深腔产品，气吹配合机械手取件是常见的全自动方案。

五、分型面位置：避开密封面和外观面，不阻碍自动取件

分型面的位置不仅影响外观和密封，也影响自动脱模的可行性。判定标准：

• 分型线应避开密封接触带，否则飞边会形成泄漏通道

• 分型面应设在产品最大轮廓处，便于产品从型腔中脱出

• 分型面不应与自动取件路径冲突——机械手或气吹的取件方向需要畅通无阻

结构上可以全自动脱模的情况：分型面位置允许产品在开模后“留在”预定的一侧（通常是动模侧），便于顶出或气吹；取件路径上没有模具结构（如滑块、斜顶）阻挡。

六、取件方式匹配：气吹、顶板、机械手，结构要“配合”

全自动脱模的一环，是产品被“取走”。不同的取件方式，对产品结构有不同要求。

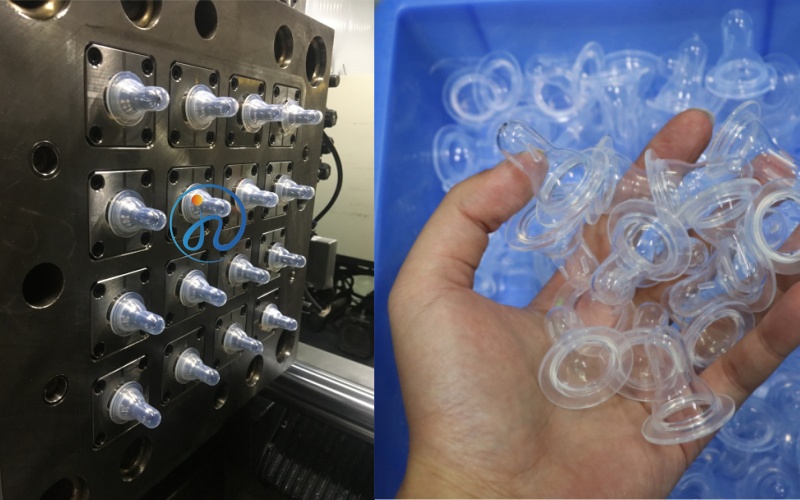

结构上可以全自动脱模的情况：产品的形状和重量，与选定的取件方式匹配。例如，医疗导管接头类产品适合机械手真空吸附，而O型圈类小件适合气吹+滑槽。

总结：全自动脱模的结构判定速查表

核心结论：液态硅胶产品可以全自动脱模的结构前提是：有足够的脱模斜度让产品“松得开”，倒扣在硬脱极限内“脱得出”，壁厚和骨位设计让顶出“受得住”，气吹或取件机构让产品“取得走”。四者同时满足，全自动脱模才能稳定运行。如果产品结构在某一维度不满足条件，就需要在模具上增加辅助机构（滑块，气吹，特殊顶出）或在后段增加人工干预。选择具备ISO13485认证和丰富LSR自动脱模经验的工厂合作，在DFM阶段就评估脱模方案，是避免“模具开出来却取不出产品”的关键。
