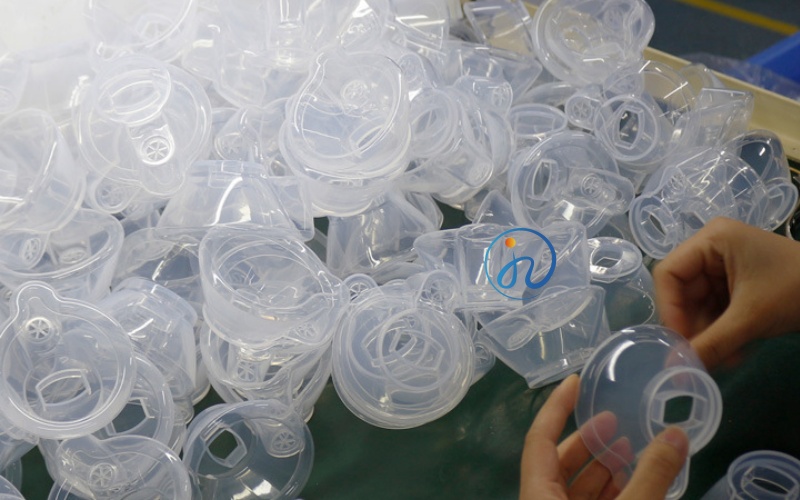

液态硅胶雾化面罩从概念到量产：医疗器械品牌落地全流程解析

对于医疗器械品牌而言，一款液态硅胶雾化面罩从开始的概念设计，到稳定量产，中间往往横亘着材料工艺、模具精度、密封性能与合规认证四道难关。很多产品止步于手板样件，正是因为在“概念→量产”的转化中缺少系统方法。本文将结合实战经验，拆解品牌方如何高效完成这一跃迁。

一、概念阶段：先把“能不能做”变成“怎么做”

液态硅胶（LSR）具有生物相容性好、柔软亲肤、回弹性高等优势，但它的流动性极强、硫化温度敏感，与传统固态硅胶或塑料完全不同。品牌方在概念阶段最容易犯的错误是：只画外观，不考虑分模线和脱模斜度。

落地动作：

• 完成DFM（可制造性设计）评审，确认壁厚均匀（建议1.5-2.5mm）、避免尖角和倒扣。明确面罩与雾化杯的密封结构：是卡扣式还是过盈配合？必须预留0.1–0.2mm的压缩余量。输出《关键尺寸清单》和《材料物性表》。

这一阶段的目标不是完美样品，而是一套可注塑、可脱模、可检测的图纸。

二、模具开发：液态硅胶的灵魂在冷流道

液态硅胶注塑与普通注塑更大的区别在于：原料是A/B组份混合后常温入料、模具内加热硫化。因此模具必须配备冷流道系统和针阀式热嘴。

品牌方需要重点把控三点：

1. 排气设计：雾化面罩多为薄壁件，气体无处可逃会导致缺料或烧焦。模具分型面需开设0.02mm左右的排气槽。

2. 型腔表面处理：液态硅胶极易粘模，建议型腔做涂层处理（如DLC或镍特氟龙），提升脱模效率。

3. 模温一致性：整个型腔温差应控制在±5℃以内，否则硫化不均，面罩局部过硬或发粘。

避坑提示：不要为了省成本做“简易模”。液态硅胶模具一旦试模失败，修模周期比塑胶模长50%以上。

三、试产与工艺固化：密封性＞外观

多数雾化面罩的客诉都源自泄漏——面罩与雾化杯连接处漏气、面罩与面部贴合不佳。因此试产阶段的核心不是“打几个漂亮样品”，而是验证CPK（过程能力指数）。

推荐流程：

• T0试模：检查缺料、气泡、粘模，调整注塑参数（射速、硫化温度、固化时间）。

• T1小批量：连续生产200–500个，全检外观，抽检密封性（常用负压法或气密性测试仪）。

• T2批量化：验证周期稳定性，每2小时取样测量关键尺寸（如密封唇厚度、卡扣直径）。

一个容易被忽视的问题：液态硅胶批次间的黏度波动会导致填充长度变化。建议在工艺文件中规定原料批号变更时必须重新确认工艺窗口。

四、从试产到量产：合规与可追溯性

医疗器械量产不同于普通消费品，必须满足：

• 生物相容性：ISO 10993-5/10（细胞毒性、致敏性）。生产环境：建议洁净车间，避免硅胶表面吸附异物。批记录：每一批面罩应有原料批号、注塑参数、检验数据。

务实建议：先启动“小批量爬坡”——前3个月按每批5000–10000个生产，用实际数据修正检验标准。很多品牌方一上来就冲10万量产，结果因密封性不良返工，成本反而更高。

五、品牌方常见失败模式及对策

结语

从液态硅胶雾化面罩的概念到量产，本质上是把“设计意图”转化为“工艺纪律”的过程。对医疗器械品牌而言，更大的捷径不是追求单次试模成功，而是建立一套“材料→模具→工艺→检验”的闭环逻辑。当你能够稳定地、可重复地交出每一批密封合格的面罩时，量产落地才算真正完成。
