液态硅胶（LSR）以其优异的生物相容性、耐温性和弹性，在医疗、母婴、电子等高端领域应用。然而，LSR包胶注塑中有一个让工程师们头疼的“老大难”—困气。它轻则导致产品表面气泡、缺料，重则造成胶料烧焦、粘模，直接拉低良率。如何从模具设计源头解决困气？真空排气系统是关键答案。
一、困气从哪里来？
LSR在注塑过程中产生气体的原因有三：
模腔原有空气：合模后，型腔内残留的空气需要在注塑时被排出。2，化学反应产气：LSR的A、B组分混合后发生交联固化反应，会产生副产物气体。3，材料挥发物：胶料中的低分子挥发物在高温下逸出。
LSR的一大特点是黏度低、流动性极好——混合后黏度约3000-8000cP，像水一样容易流动。这就带来了一个矛盾：为防止溢胶飞边，模具分型面配合精度极高（间隙通常控制在0.005mm以内），但空气分子比硅胶分子小得多，如果排气不畅，气体就会被“封”在型腔里
二、排气槽设计：精度决定成败
最简单的排气方式是分型面排气槽。通过在模具分型面上开设微细沟槽，让空气在注塑时被挤出，同时又不让LSR胶料漏出去形成飞边。
这个“微细”有多细？深度0.004-0.005mm——大约是头发丝直径的十分之一。排气槽宽度一般为1-3mm，布置在胶料最后填充到的区域。
这个精度意味着什么？如果排气槽深度超过0.005mm，低黏度的LSR就会趁虚而入，产品边缘出现飞边；如果太浅，空气排不出去，气泡就来了。排气槽的深度公差必须控制在微米级，这对模具加工设备提出了极高要求。

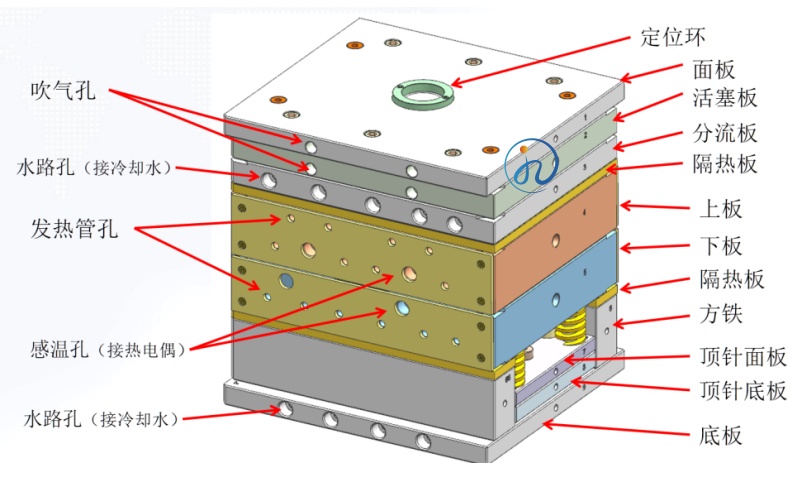

三、真空排气系统：终极解决方案
排气槽虽然有效，但对于复杂结构或外观要求极高的产品（如透明医疗面罩、精密包胶件），真空排气系统才是标配。真空排气系统的设计原理并不复杂：在模具分型面设置密封圈，合模后用真空泵将模腔抽成负压状态，再开始注塑。
具体设计要点包括：
抽真空时机：合模后、注射前启动真空泵，将模腔内空气抽至真空度≤5mbar并保持数秒。确保注塑开始时型腔内已基本无残留空气。
真空泵选型：一般建议排气量15m³/h以上，极限真空度≤0.1mbar。规格不足则无法在规定时间内抽到目标真空度。
密封圈设计：在模具分型面布置O型密封圈或专用密封条，确保合模后模腔与外界隔绝。密封圈材料需耐170-200℃高温。
与注塑时序配合：合模→抽真空→达到目标真空度后延迟0.5-1秒注射→保持真空至注塑完成
四、多维度协同：光有真空还不够
真空排气系统再强大，也离不开其他环节的配合。工艺参数与设备同样关键：
分段注射控制：低速填充流道（10-20mm/s），中速填充型腔，末端降速至20-30mm/s，避免高速注射导致空气来不及排出。
模具温度均匀性：模温差控制在±2℃以内，避免局部温度过高导致胶料提前固化封死排气路径。
定期清洁与维护：排气槽容易被飞边、油污堵塞，每班次生产后需彻底清洗。
五、总结
困气是LSR包胶注塑中无法回避的工艺挑战，其根源在于LSR“低黏度、易流动”的材料特性与“零飞边、高精度”的产品要求之间的矛盾。精密排气槽（0.004-0.005mm）配合真空排气系统，是行业公认的解决方案。
对于追求零缺陷交付的医疗、母婴、光学类产品，真空排气系统已从“可选项”变为“必选项”。拥有ISO13485认证和十年以上LSR模具经验的工厂，能够通过精密模具设计与系统化工艺控制，从源头消除困气问题，确保每一件产品都符合的标准。
广州佳泽硅胶科技有限公司拥有12年液态硅胶注塑模具制造经验，通过ISO13485医疗器械质量管理体系认证，专业为医疗、母婴、电子行业提供从DFM分析、精密模具开发到量产交付的一站式服务。如需了解真空排气模具定制方案，欢迎联系我们。
客服
