在消费电子、医疗器械及汽车配件领域，PC（聚碳酸酯）外壳因其高强度和良好的尺寸稳定性而被采用。然而，PC材料触感偏硬、防滑性不足，传统解决方案是通过胶水粘接硅胶垫片或包覆层来改善手感与密封性能。但这种工艺存在脱胶风险、生产效率低、一致性差等先天缺陷。
LSR二次注塑包覆PC工艺，正是为替代传统粘接方案而生的软硬胶一体化成型技术——将液态硅胶直接注射到PC基材表面，通过化学键合与机械互锁实现无缝结合，一次成型。
一、传统粘接工艺的三大痛点
脱胶失效风险高：胶水老化、温湿度变化、长期使用疲劳，均可能导致硅胶层从PC表面剥离，这是医疗器械和高端消费电子产品最致命的品质隐患。
生产流程冗长：需要独立注塑PC件、涂胶、烘干、贴合硅胶垫、保压固化等多道工序，人工成本高，品质一致性难控制。
设计自由度受限：胶水粘接无法实现0.2mm以下的薄壁包覆，也无法在PC外壳的复杂曲面、凹槽或微细按键孔内精确定位硅胶层。
二、LSR二次注塑包覆PC的核心技术路径

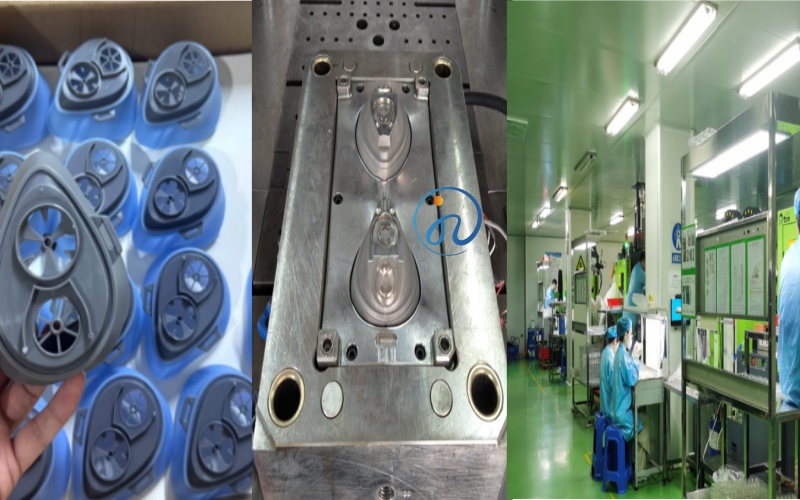

LSR包覆PC，本质上是先注塑PC骨架作为结构件，再通过二次注塑将液态硅胶包覆在PC指定区域的一体成型工艺。实现可靠结合的技术关键在于：
1. PC表面活化处理（决定粘接强度的核心）
PC表面极性低，属于惰性材料，LSR难以直接化学结合。必须对PC表面进行预处理：
等离子体处理：功率300~500W处理30~60秒，将PC表面能提升至56mN/m以上，是实现化学键合的最优方案。
底涂剂方案：涂覆硅烷偶联剂类底涂剂，80℃烘干5分钟，可有效提高LSR与PC的附着力，适合对透明度和外观要求不高的场景。
2. 模具与工艺精准控制
LSR包覆PC的难点在于两者热膨胀系数差异较大，且PC长期耐受温度不超过120℃，而LSR硫化温度通常为110~140℃。工艺控制要点包括：
模具温度分区：冷流道板保持25~40℃，型腔模温加热至110~140℃，避免PC因局部高温变形。
注射参数优化：采用低速高压注射，防止高速射胶冲偏PC预埋件；保压压力50~80bar，硫化时间薄壁件可缩短至20秒。
机械锚固设计：在PC件包胶区域设计燕尾槽、孔洞或蚀纹结构，增加机械互锁力，即使化学粘接失效也能保证物理结合。
3. 生产环境与质量体系保障
对于医疗器械类PC包胶件，生产环境必须达到无尘车间标准，并通过ISO 13485医疗器械质量管理体系认证。从原材料入厂到成品出库实现全程可追溯，是医疗客户的基本要求。
三、LSR包覆PC的核心优势
相比传统粘接工艺，LSR二次注塑包覆PC在以下维度实现质的提升：
| 对比维度 | 传统粘接方案 | LSR二次注塑方案 |
| 结合强度 | 依赖胶水老化周期 | 化学键合+机械互锁，剥离强度≥3N/mm |
| 生产效率 | 多工序、人工密集 | 一次成型，自动化程度高 |
| 薄壁能力 | ≥1mm | 可低至0.2~0.3mm，甚至0.1mm |
| 可靠性 | 脱胶、溢胶风险 | 无胶水，一体化结构，IP68密封等级 |
此外，LSR本身具备优异的生物相容性（可通过ISO 10993测试）、耐高低温（-50℃~200℃）及抗疲劳特性，特别适合需要反复消毒灭菌的医疗场景
四、适用场景
LSR二次注塑包覆PC工艺已应用于：
医疗器械：呼吸面罩软垫、医疗设备手柄、手术器械握持部位
消费电子：智能穿戴设备外壳、TWS耳机充电仓、手机保护壳防水结构
汽车零部件：车内按键、传感器密封套、内饰包胶件
结语
从“涂胶粘接”到“一体成型”，LSR二次注塑包覆PC工艺代表了精密制造领域从“组装思维”向“集成思维”的升级。对于需要通过ISO 13485认证、追求高可靠性与生产效率的医疗及高端制造企业而言，选择具备10年以上LSR模具开发经验、洁净车间及全流程品控能力的代工厂，是确保产品从打样到量产顺利落地的关键保障。
客服
