呼吸面罩作为长期佩戴的医疗耗材，其软垫的舒适性与耐用性直接关系到患者依从性和治疗效果。临床数据显示，面罩软垫的柔软度不足会导致面部压疮，而强度不够则面临撕裂报废风险。在医疗级液态硅胶（LSR）包胶工艺中，如何同时实现邵氏A 20°-40°的亲肤柔软与足够的抗撕裂强度，是制造端必须攻克的难题。
一、为什么20°-40°是医疗面罩软垫的“黄金区间”？
硅胶硬度低于邵氏A 10°时，撕裂强度明显下降、伸长率过大，制品容易变形；硬度高于40°时，撕裂强度同样变差，制品变脆，容易断裂或折断。综合来看，硅胶硬度在20°-40°区间时，撕裂强度、伸长率等综合力学性能处于更佳平衡状态。
具体到呼吸面罩应用场景，软垫需要直接接触患者面部皮肤，尤其是鼻梁、颧骨等骨突部位。采用LSR包胶工艺形成自适应密封边，软质包胶层能有效分散压力，避免长期佩戴产生的压痕问题。同时，20°-40°的硬度范围既保证了足够的密封弹性，又不至于过硬导致不适。
二、LSR包胶工艺如何实现“软而不弱”？

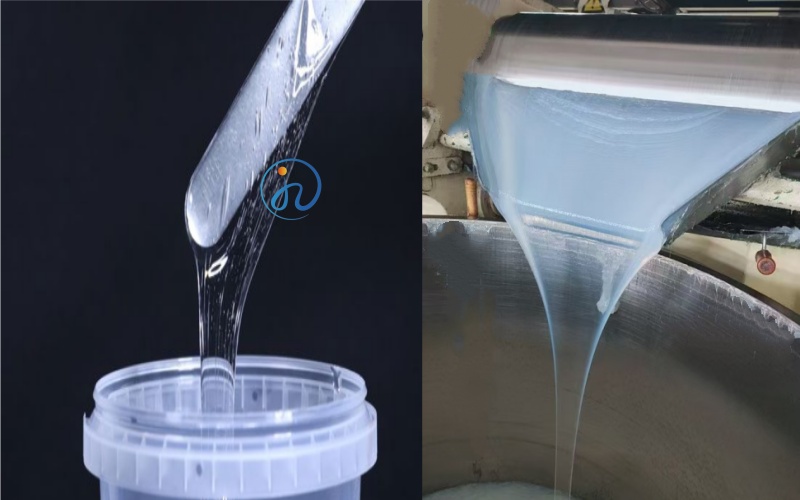

LSR包胶工艺原理：先将硬质基材（如PC、PA骨架）注塑成型，再将基材放入LSR专用模具，注入液态硅胶，利用其自粘性或化学键合与基材结合，形成一体式软硬复合结构。关键控制点：
1. 材料端——选用高抗撕牌号LSR。标准数据显示，邵氏A 20°的液体硅橡胶撕裂强度约15 KN/m，30°约25 KN/m，40°可达30 KN/m。在相同硬度下，不同配方体系的撕裂强度差异显著。医疗面罩应选用通过ISO 10993生物相容性认证的专用医疗级LSR牌号。
2. 模具与工艺端——LSR包胶需精准控制注射压力（5-20 MPa）和固化温度（通常120-200℃），固化时间约30秒至数分钟。对于20°-40°范围的软胶，流动性好、充模容易，但脱模难度增加，需要模具设计上考虑辅助脱模结构。高精度模具（公差±0.01mm）是保障包胶均匀性和软垫壁厚一致性的关键。
3. 粘接结合端——LSR与硬质骨架的分子层结合是一体成型结构耐用性的保障。相比传统硅胶垫片+塑料骨架的组装方式，LSR包胶一体成型无胶水、无机械卡扣，避免了脱落、开裂问题，使用寿命可达传统方案的2-3倍。
三、实战建议：选型与验证
对于采购或研发负责人，建议重点关注以下环节：
材料选型：要求供应商提供第三方生物相容性测试报告（ISO 10993），确认所选LSR牌号在20°-40°硬度区间内撕裂强度≥15 KN/m
打样验证：小批量试制后进行1000小时加速老化测试，模拟5年使用寿命
供应商考察：优先选择具备ISO 13485认证、十万级洁净车间、精密模具自研能力的LSR注塑工厂，确保从模具设计到量产交付的全流程可控
总结
平衡20°-40°柔软度与抗撕裂强度的核心路径是“高抗撕牌号LSR + 高精度包胶模具 + 严格工艺控制”三位一体。对于具备10年以上经验、通过ISO 13485认证的LSR注塑广州佳泽硅胶科技工厂而言，这一难题的答案在于将材料科学、模具工程与量产经验深度结合，为患者提供既舒适又耐用的医疗呼吸面罩解决方案。
客服
