随着市场对成人用品安全性、舒适度和耐用性要求的不断提升，液态硅胶（LSR）因其卓越的生理惰性、高弹性和细腻触感，已成为高端产品制造的首选材料。掌握液态硅胶的生产工艺，不仅关乎产品品质，更是企业构建技术壁垒的关键。本文将深入剖析液态硅胶成人用品的完整生产流程与技术核心。
一、原料选择：食品级LSR的刚性要求
材料特性与认证
安全性：必须采用通过FDA、LFGB或生物相容性（ISO 10993）认证的食品级/医疗级LSR，确保长期接触人体安全。
物理性能：常用硬度范围在邵氏A 00-30°（超软触感）至A 40-60°（支撑结构），拉伸强度需≥5MPa，撕裂强度≥25kN/m。
流动性：选择粘度较低的LSR（如3,000-10,000 mPa·s），确保复杂结构填充完整。
色浆与功能添加剂
色浆：使用铂金固化体系的专用色浆，避免硫化物导致固化抑制。
功能性添加：可掺入抗菌剂（如银离子）或温感变色微胶囊，提升产品附加值。
二、硅胶注塑模具设计：精密与高效的结合
冷流道系统设计
必须采用冷流道模温控制系统，保持流道温度在20°C-40°C，防止LSR在流道内提前固化。
针阀式浇口设计，实现多点同步注射，减少熔接线。
排气与顶出优化
真空排气系统：在模具分型面设置真空槽（真空度≤0.1MPa），彻底消除气泡。
顶出结构：采用硅胶专用顶针（如套筒式顶针），避免顶白或撕裂。

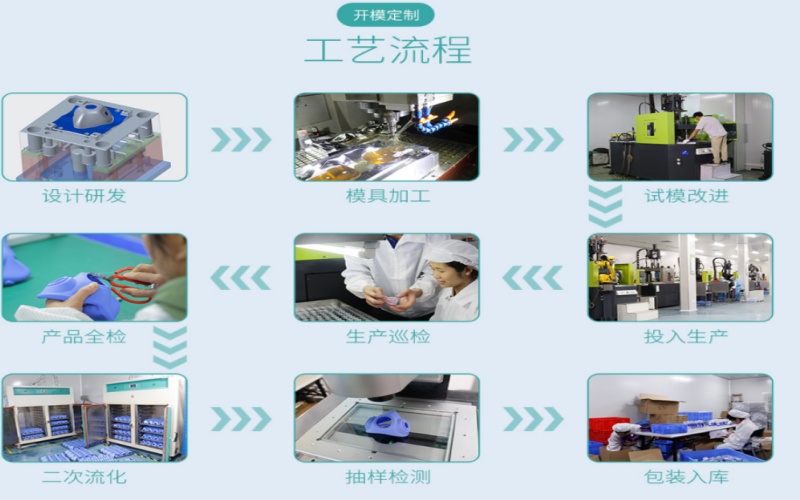

三、核心工艺：LSR注塑成型全流程
混料与供料
A/B组分以1:1比例通过静态混合器在线混合，混合压力需稳定在0.2-0.5MPa。
使用齿轮泵计量输送，精度误差控制在±0.5%。
注射成型参数
温度：模具温度通常设定在130°C-180°C，具体依产品厚度调整。
压力：注射压力60-120MPa，保压压力为注射压力的30%-50%。
时间：注射时间2-10秒，固化时间按产品厚度每毫米30-60秒计算。
成型环境控制
车间需维持洁净度（建议万级无尘），温湿度控制（23°C±2°C，湿度<50%），防止灰尘吸附或湿气影响固化。
四、后处理工艺：从毛边到成品
去毛边技术
冷冻去毛边：在-80°C至-100°C的低温下脆化飞边，通过振动或喷丸去除，效率高且无损产品。
人工精修：对关键部位（如孔位、纹理处）进行手工修剪，确保外观完美。
表面处理
等离子处理：改善表面能，便于后续喷涂或粘接。
手感涂层：喷涂PU或硅胶手感油，获得丝绒、哑光等特殊触感。
二次固化
在150°C-200°C烘箱中热处理1-2小时，消除内应力，提升机械性能和尺寸稳定性。
五、品质控制：从原料到出厂的全链路检测
物理性能测试：硬度测试（邵氏A）、拉伸强度、撕裂强度、回弹性（≥90%）。
化学安全性检测：可挥发性有机物（VOC）含量、塑化剂（邻苯二甲酸盐）残留、细胞毒性测试。
使用性能模拟：疲劳测试（如往复运动5万次无破损）、耐磨测试、温湿度循环测试。
六、行业趋势：智能化与绿色制造
智能化升级
采用IoT传感器实时监控注射压力、温度曲线，通过AI算法自动优化工艺参数。
数字孪生技术模拟成型过程，提前预测缺陷，将试模次数降低50%以上。
绿色可持续
开发生物基液态硅胶（如从甘蔗中提取），降低碳足迹。
冷流道系统实现原料零浪费，契合环保法规要求。
结语：液态硅胶成人用品的生产是一项集材料科学、精密机械与过程控制于一体的系统工程。从符合严苛安全标准的原料选择，到兼顾效率与精度的模具设计，再到高度自动化的成型与后处理，每一环都直接影响最终产品的市场竞争力。建议企业持续投入工艺研发，并与设备商、原料供应商形成技术闭环，方能在快速迭代的市场中确立领先优势。
广州佳泽硅胶科技有限公司专业深耕液态硅胶注塑行业15年，提供液态硅胶注塑解决方案的服务。公司技术力量雄厚，拥有先进的生产设备和行业技术领先的专业人才，并且我们与全世界液态硅胶材料商合作，通过设计和优化定制的液态硅胶件和制造工艺来满足每个产品需求，从而为我们的合作伙伴提供高精度，高产量，高品质的液态硅胶产品解决方案，从而获得更大的价值。
客服
