在医疗器械、婴儿护理及食品接触领域，医疗级密封圈因其必须通过ISO 10993生物相容性测试、耐受反复高温高压灭菌等严苛要求，对生产模具提出了近乎苛刻的标准。液态硅胶注塑模具（简称LSR模具）作为成型核心，其设计与制造水平直接决定了产品的精度、寿命与安全性。本文将深度解析一套合格的医疗级液态硅胶密封圈模具，是如何从图纸走向量产的。
一、 医疗级密封圈对模具的特殊要求

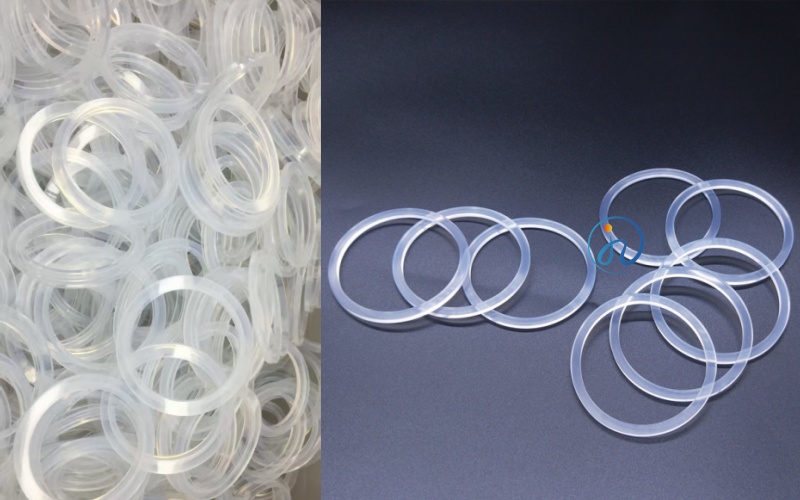

普通的工业密封圈可能只要求尺寸合格，但医疗级（如注射器活塞、透析机密封件、婴儿奶瓶密封圈）则完全不同：
无飞边零缺陷： 模具分型面必须达到微米级精度，任何细微的溢胶（飞边）都可能成为细菌滋生的温床。
冷流道技术： 液态硅胶（LSR）在常温下具有流动性，但在高温下会迅速固化。医疗级模具必须采用全封闭冷流道系统，确保材料在进入模腔前始终保持低温，避免材料在流道中固化造成浪费和污染。
高光洁度镜面： 接触人体的密封圈表面粗糙度（Ra值）通常要求低于0.05μm，这要求模具型腔必须经过精密抛光甚至镀层处理。
二、 液态硅胶注塑模具制造核心流程
1. 前期分析与模流设计
在钢材切割之前，专业的模具工程师会使用Moldflow（模流分析软件）进行模拟。
目的： 分析液态硅胶在填充型腔时的流动状态，预测困气位置。
关键点： 医疗级密封圈结构虽小，但往往带有复杂的飞边槽或密封唇口。设计时必须确保浇口位置合理，避免产生熔接痕导致产品强度下降。

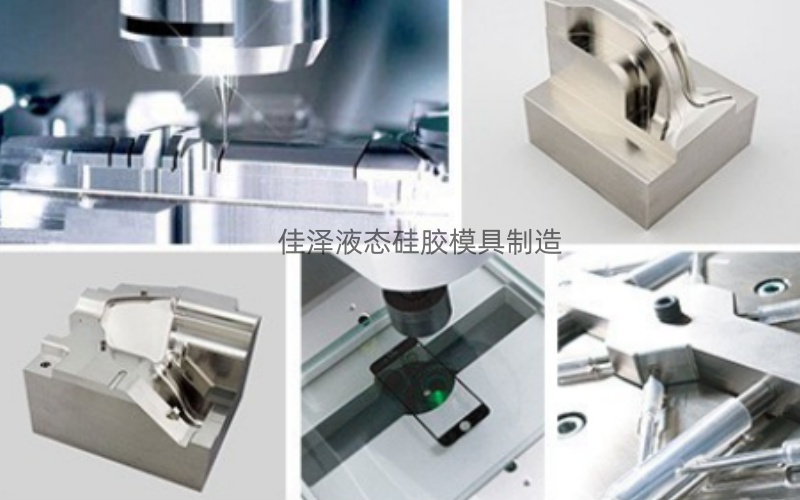

2. 高精度模具钢材加工
医疗级模具通常选用S136或8407等高级不锈钢，这些材料具有优异的耐腐蚀性和抛光性。
CNC精加工： 利用五轴数控机床对模芯、模仁进行粗加工与半精加工。
EDM放电加工： 对于密封圈上的微小凹槽、字体或复杂纹理，需要用电火花成型机进行精密放电加工，精度可控制在±0.005mm以内。
3. 核心工艺：冷流道系统装配
这是区分普通硅胶模具与医疗级LSR模具的关键。
技术人员将冷流道嘴尖精确对准模具浇口套。
通过温度控制单元，确保流道板温度恒定在室温左右（通常20-30℃），而模具本体温度则加热至150-200℃。冷热交汇处的隔热设计是技术难点，必须做到“滴水不漏”。
4. 镜面抛光与表面处理
医疗级密封圈在接触药液或体液时不能有任何脱落物。
技师使用钻石膏对型腔进行由粗到细的镜面抛光。
部分高端模具还会进行PVD涂层（如镀铬或类金刚石涂层），增加表面硬度，便于脱模，同时杜绝硅胶与金属发生化学反应。
5. 试模与医疗级生产环境验证

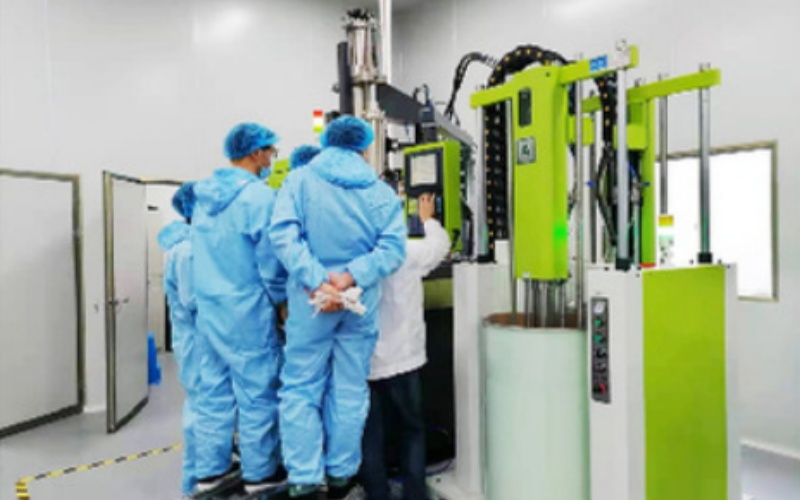

模具制造完成后，需在十万级或万级洁净车间内上机试模。
射出成型： 液态硅胶通过精密计量泵打入模具，在高温下瞬间硫化成型。
检测： 取出产品后，立即使用影像测量仪检测尺寸，并进行拉力测试或老化测试，确保密封圈的回弹性和密封性符合医疗级标准。
三、 为什么选择专业的医疗级模具厂家？
一套低质量的模具可能导致密封圈尺寸不稳、易老化、易滋生细菌。对于医疗器械制造商而言，选择拥有ISO 13485医疗器械质量管理体系认证、且精通液态硅胶注塑模具冷流道技术的厂家，是确保产品安全合规的底线。
从一根导管密封圈到人工心脏瓣膜的柔性部件，医疗级液态硅胶模具不仅是工具，更是生命健康的守护屏障。如果您有相关定制需求，建议直接与具备医疗模具设计经验的工程师团队对接，从源头把控产品质量。
广州佳泽硅胶科技有限公司是一家技术驱动型的企业，专注于高端液态硅胶制品的模具开发与精密成型生产，提供从产品设计研发，模具设计制造到生产的一站式服务。产品领域包括母婴用品，劳保面罩，医疗器械，3C电子，厨房家居，汽车配件等，欢迎前来工厂参观洽谈。
