在液态硅胶（LSR）制品定制中，很多客户在提供图纸时，只给了一份产品本身的3D模型和2D图纸，却没有提供装配图——也就是产品在使用场景中，与其他零件如何配合、如何安装、如何工作的整体示意图。“不就是个硅胶件吗？尺寸做准了不就行了？”—这是常见的误区。
事实上，没有装配图，LSR产品开发就像“盲人摸象”。你只看到了硅胶件本身，却不知道它在整个系统中扮演什么角色、和谁配合、承受什么力。这会导致一系列设计偏差和量产问题。本文从5个维度，解析装配图对LSR产品加工的重要性。
一、配合尺寸：知道“和谁配合”，才能定准公差

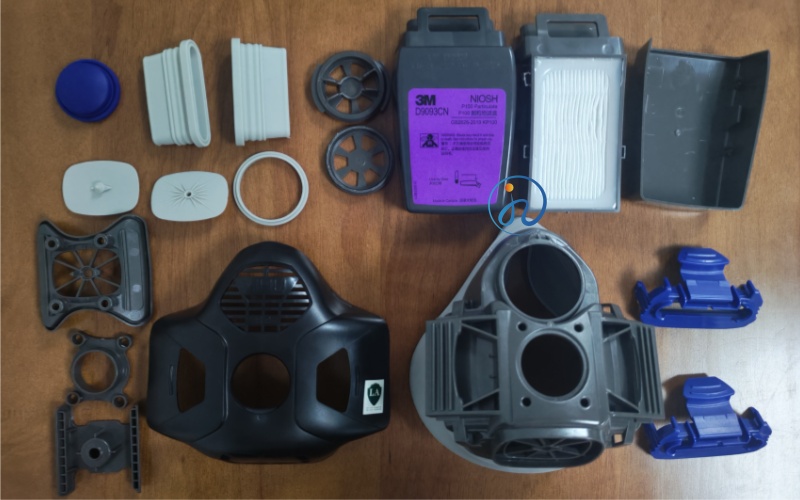

LSR产品通常不是孤立存在的。它可能与PC骨架配合、与金属嵌件装配、与其他塑料件卡扣连接。每个配合面都有特定的尺寸和公差要求。没有装配图的后果：
硅胶件的公差按“通用标准”设定，可能过松导致密封失效，或过紧导致装配困难
配合面的设计（如卡扣、凹槽、密封唇）可能与实际装配需求不匹配
装配后的整体尺寸可能超差，导致产品无法装入最终设备
有装配图的价值：
明确每个配合面的功能要求——是密封面、定位面还是外观面？
根据配合性质设定合理的公差等级——密封面需严格控制，非配合面可适当放宽
预判装配后的累积公差，避免“单件合格、装配合格”的情况
二、公差匹配：硅胶软，不等于可以“随便装”
LSR是弹性体，装配时可以压缩、拉伸、变形。但这不意味着公差可以“随便给”。没有装配图的后果：
硅胶件压缩量设计不当——压缩太少密封不足，压缩太多装配困难或永久变形
硅胶件与硬质件的热膨胀系数差异未考虑——温度变化时配合失效
装配后的预紧力无法控制，导致密封性能不一致
有装配图的价值：
根据装配关系计算合理的压缩率（通常密封应用为15%-30%）
考虑温度变化对配合的影响——LSR热膨胀系数是PC的5-8倍
设计应力释放结构，避免长期压缩导致永久变形
三、密封结构：知道“封什么”，才能设计好密封唇
对于密封类LSR产品，密封唇的形状、角度、厚度直接决定密封效果。而这些参数，必须基于密封面的实际工况来设计。没有装配图的后果：
密封唇设计“凭经验”，与实际密封面形状不匹配
不知道密封介质（空气、水、油、化学试剂），材料选型可能错误
不知道工作压力，密封唇的厚度和硬度设计缺乏依据
有装配图的价值：
明确密封面的几何形状——平面、曲面、沟槽？
明确密封介质和工作压力——决定材料硬度和密封唇设计
明确密封面的表面粗糙度——影响密封唇的贴合效果
四、安装方式：知道“怎么装”，才能设计好脱模和顶出
LSR产品的安装方式，直接影响模具设计——分型面位置、顶出系统、脱模斜度，都需要根据装配方式来确定。没有装配图的后果：
合模线可能落在装配后的外观面或密封面上，影响功能和美观
顶出位置可能设在产品薄弱处，导致脱模变形或顶穿
脱模斜度方向可能与装配方向冲突
有装配图的价值：
根据装配方向确定分型面位置——合模线避开装配后的关键区域
根据产品受力点设计顶出系统——顶针设在非功能面
根据装配方式确认脱模斜度——确保产品能顺利脱模且不影响装配
五、失效预防：知道“用在哪”，才能预判风险
装配图不仅展示了产品如何安装，还隐含了产品的使用环境、受力情况、寿命要求。这些信息是DFM分析和失效预防的基础。没有装配图的后果：
不知道产品承受拉力、剪切力还是压缩力，材料硬度和结构设计缺乏依据
不知道使用环境（温度、湿度、化学介质），材料选型可能不当
不知道产品寿命要求，无法评估疲劳性能和老化风险
有装配图的价值：
识别应力集中区域，优化结构设计
评估材料与环境兼容性，选择合适的LSR等级
预判潜在失效模式（脱层、开裂、永久变形），提前设计预防措施
总结：装配图对LSR产品加工的价值速查表
| 价值维度 | 没有装配图的风险 | 有装配图的价值 |
| 配合尺寸 | 公差设定无依据 | 按功能分级设定公差 |
| 公差匹配 | 压缩率设计不当 | 合理压缩率+热膨胀补偿 |
| 密封结构 | 密封唇设计凭经验 | 按密封面工况精准设计 |
| 安装方式 | 合模线位置冲突 | 分型面避开关键区域 |
| 失效预防 | 材料选型无依据 | 预判风险，提前设计 |
核心结论：液态硅胶产品的加工，不能只看硅胶件本身，必须看它在整个系统中的“角色”。装配图提供了这个“角色”的完整信息——和谁配合、承受什么力、在什么环境下工作。没有装配图，DFM分析就是“盲人摸象”；有了装配图，才能从系统角度优化设计、控制公差、预防失效。建议在项目启动阶段，务必提供产品装配图或使用场景说明，这是确保LSR产品一次开发成功的关键。
