液态硅胶和普通硅胶的区别有哪些？一文讲透LSR与HCR的8大差异

在硅胶制品定制过程中，采购和工程师经常会遇到一个看似简单却容易踩坑的问题：液态硅胶和普通硅胶到底有什么区别？很多人以为“都是硅胶，差不多”，但真正做过产品开发的人都清楚——选错材料，轻则成本失控，重则产品根本无法量产。本文将从8个维度，系统性地讲透液态硅胶（LSR）与普通固态硅胶（HCR/HTV）的核心差异。

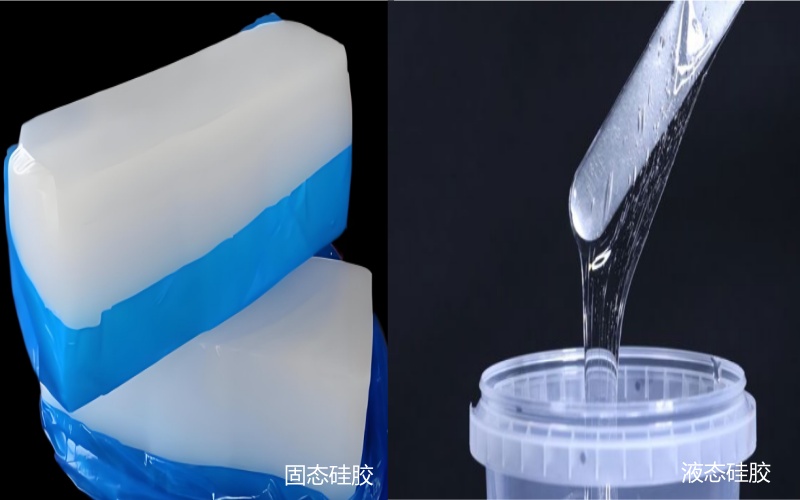

一、原料形态：液体 vs 固体—直观的区别

液态硅胶（LSR）是双组分液体：A组分和B组分分别储存，呈流动的液态，粘度较低，类似蜂蜜或机油的稠度。使用时通过计量泵精确配比（通常1:1），经静态混合器混合后注入模具。

普通硅胶（固态硅胶/HCR）是固态胶料：呈面团状或片状，没有流动性。需要预先在开炼机上混炼、裁切成合适尺寸后，再人工放入模具中成型。

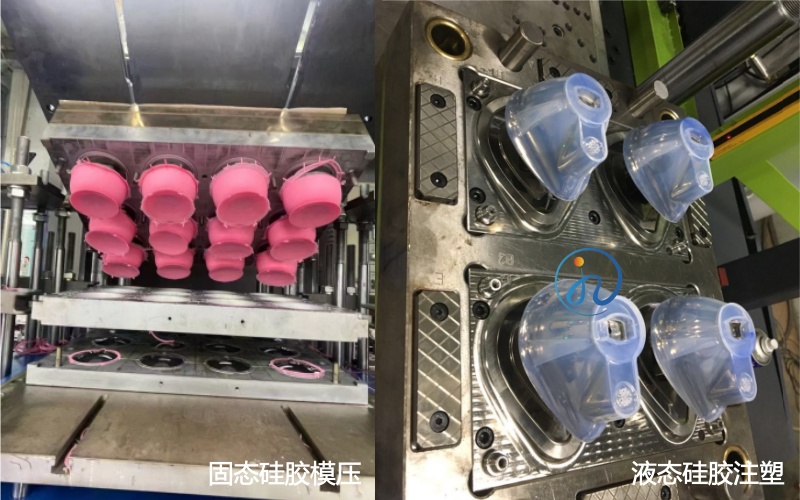

二、成型工艺：注射 vs 模压—底层逻辑完全不同

这是两者最核心的工艺差异，直接决定了产品能做多精密、多复杂。液态硅胶采用注射成型（LSR Injection Molding）：

• 使用专用的LSR注塑机，配备冷冻料筒（防止胶料提前硫化）和精密计量混合系统, 混合后的液体被高压注入加热的模具型腔中，在模内快速硫化成型（通常几秒到几十秒）, 全过程自动化，精度高、批次一致性好

普通硅胶采用模压成型（Compression Molding）或转移成型：

• 人工将裁切好的固态胶料放入模具中, 合模后在高温高压下硫化成型（通常几分钟）, 开模后人工取出产品，需要手工修边去飞边, 半手工操作，精度和一致性受人工影响较大

三、硫化机制：铂金催化 vs 过氧化物硫化

LSR采用铂金催化加成反应：A/B双组分在加热条件下发生铂金催化的加成反应，固化过程中不产生副产物，无需二次硫化，制品纯净无异味。

HCR采用过氧化物硫化：需要在混炼时添加过氧化物硫化剂，在高温下引发交联反应。硫化过程中可能产生副产物，部分制品需要二次硫化去除残留物。

四、温度耐受性：LSR的“宽温域”优势

LSR的耐温范围是-50℃至250℃，在极端温度下仍能保持弹性。低温不脆化、高温不熔化（热固性材料特性）。

HCR的耐温范围相对较窄，通常在-40℃至200℃左右，高温下的长期稳定性不如LSR。

国际电气与电子工程师学会（IEEE）的研究也证实：LSR在抗张性能、电气性能和温度耐受性方面均优于HCR，且更适用于冷热交替的极端环境。

五、产品精度与复杂度

LSR的流动性极佳，可填充极小缝隙和复杂结构，能成型壁厚0.3mm以下的薄壁件，支持带倒扣、抽芯等复杂结构一次成型。

HCR因材料流动性差，难以成型薄壁和复杂结构件，产品精度相对较低，复杂结构往往需要拆分多件后组装。

六、安全性与认证等级

LSR采用铂金催化、密封投料，纯净度高，极易通过FDA食品级、LFGB及ISO 10993医疗级生物相容性认证。广泛应用于婴儿奶嘴、医疗导管、呼吸面罩等直接接触人体和食品的场景。

HCR也可以做到食品级和医疗级，但由于成型过程暴露于空气、需添加硫化剂，纯净度不如LSR，在最高等级的应用场景中可能处于劣势。

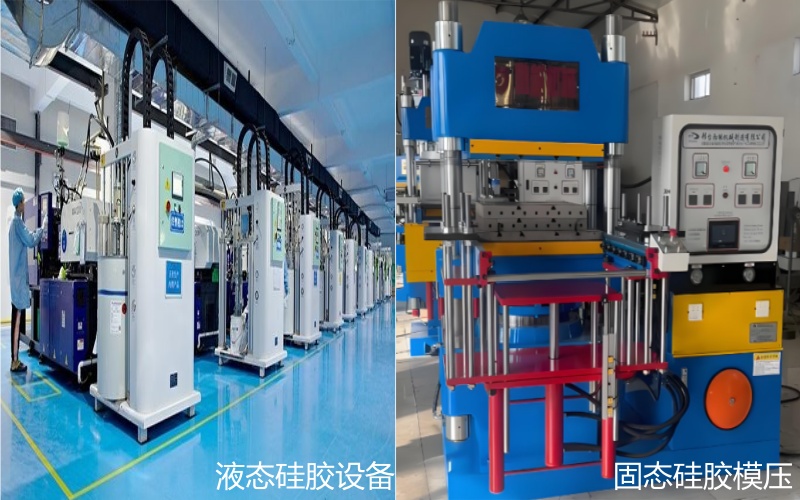

七、生产效率与成本结构

LSR：设备投资大、模具成本高，但全自动化生产、成型周期短（数秒）、无需人工修边，适合大批量生产，单件成本随产量增加而显著下降。

HCR：设备投入低、模具便宜，但人工成本高、成型周期长（数分钟）、需要后处理修边。小批量生产时总成本较低，但难以规模化

八、应用领域的分野

结语

液态硅胶（LSR）和普通硅胶（HCR）虽然同属硅橡胶家族，但在原料形态、成型工艺、硫化机制、耐温范围、精度等级、安全认证、生产成本等维度上差异巨大。选材的核心原则是：看产品需求——复杂、精密、高安全等级、大批量，选LSR；简单、厚壁、小批量、成本敏感，选HCR。

两者不是谁好谁坏的关系，而是各自有擅长的战场。对于医疗、母婴、精密电子等对材料纯净度和产品一致性要求极高的领域，LSR注塑是不可替代的解决方案；而对于结构简单的工业杂件和低成本产品，HCR模压仍然是经济实用的工艺路径。
