液态硅胶厚度最薄能做多少？0.05mm薄壁成型解析

在产品设计阶段，壁厚往往是决定产品性能、成本和可制造性的关键参数。对于液态硅胶（LSR）制品，设计师经常问的一个问题是：这个东西薄能做到多少？答案并不单一—它取决于材料牌号、模具精度、工艺参数和产品结构。本文将系统性地拆解这个问题。

一、厚度极限速览：分三档来看

根据行业公开技术数据和实际量产经验，液态硅胶的薄壁能力大致分为三个档次：

具体来说：医疗级液态硅胶在特定配方和精密模具配合下，极限最薄可做到0.05mm。常规批量化生产的最薄厚度大约是0.2-0.3mm，部分优化工艺可做到0.1-0.15mm。对比之下，固态硅胶（HCR）因流动性差，薄壁最小壁厚通常需要≥0.5mm，这也是LSR在精密件领域难以被替代的核心优势之一。

二、为什么LSR能做这么薄？两个底层优势

优势一：很低的粘度：LSR在注塑过程中呈低粘度流体状态（类似蜂蜜或机油），可通过高压注塑快速填充模具的细微型腔。这种流动性优势使得LSR能够进入传统固态硅胶根本无法触及的薄壁区域。

优势二：热固性材料特性：LSR是热固性材料——在模具中加热发生化学交联反应后永久定型。与热塑性塑料不同，薄壁处的LSR不会因冷却收缩而产生“缩痕”或“凹陷”，因此薄壁件的表面质量更容易控制。

三、影响薄壁极限的三大核心因素

1. 材料选择是决定性因素：不同牌号的LSR流动性差异很大。低粘度材料（如信越KEG-2000系列，25℃下粘度≤30Pa·s）更适合薄壁成型。高硬度LSR（如硬度＞80 Shore A）的粘度会显著升高（可能达20000 cP以上），流动性下降，难以填充复杂细微结构

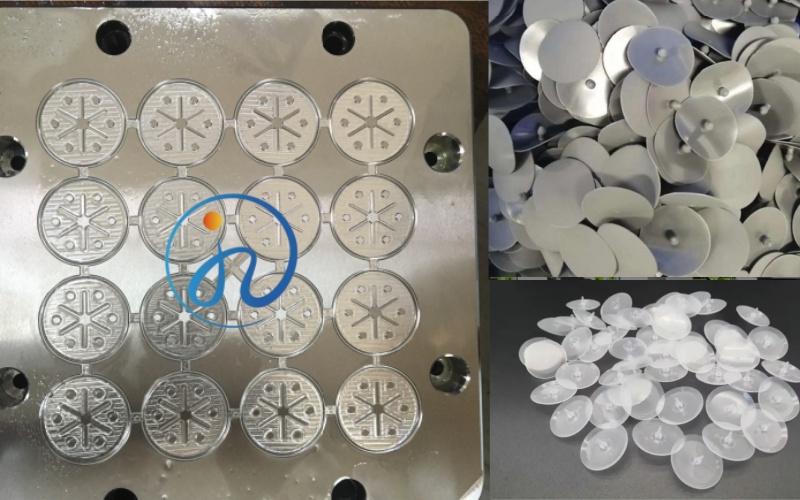

2. 模具精度是硬门槛，薄壁成型对模具的要求很高：

• 分型面配合精度需达到≤0.01mm级别，否则低粘度的LSR极易在合模缝隙处产生飞边（溢胶）

• 排气槽深度通常控制在0.01-0.015mm，配合真空系统（抽气速率≥100L/min），确保薄壁末端空气能被彻底排出，型腔表面需镜面抛光至Ra≤0.05μm，保证脱模顺畅

3. 工艺参数的极端化控制：生产0.1mm级别的薄壁件，注射速度需达到200mm/s以上、注射压力超过150MPa。同时需要采用多级注射策略——初始高速填充（填充约70%），末段降速以避免困气。

四、不同厚度对应的工艺成本差异

越薄的壁厚，对模具精度的要求越呈指数级上升。0.05mm级别通常只在医疗级、高附加值产品中才有成本可行性。

五、结语

液态硅胶最薄可做到0.05mm（医疗级精密件），常规量产最薄约0.2-0.3mm。 最终厚度取决于材料牌号、模具精度和工艺控制能力的综合匹配。对于产品设计师而言，建议：

1. 优先考虑0.2mm以上厚度—工艺成熟、成本可控、良品率高

2. 如需0.1mm以下，提前与模具工厂进行DFM评估——确认材料选型、模具结构和工艺方案是否匹配

3. 厚度均匀性比“最薄”更重要—避免厚薄突变导致硫化不均匀

如果您正在开发薄壁LSR产品，欢迎在项目早期与我们沟通，我们可提供模流分析和结构优化建议，帮助您在“性能”与“可制造性”之间找到优解。

广州佳泽硅胶科技有限公司，是一家集液态硅胶（LSR）模具研发、精密注塑成型与量产交付于一体的科技型工厂。公司深耕液态硅胶制品领域十余年，擅长薄壁精密件一体化成型，薄壁极限可达0.05mm（医疗级）、常规量产稳定在0.2-0.3mm。已通过ISO13485及ISO9001认证，配备十万级洁净车间与全自动注塑产线，为医疗、电子、母婴等行业提供从模具开发到量产交付的一站式OEM/ODM服务。
