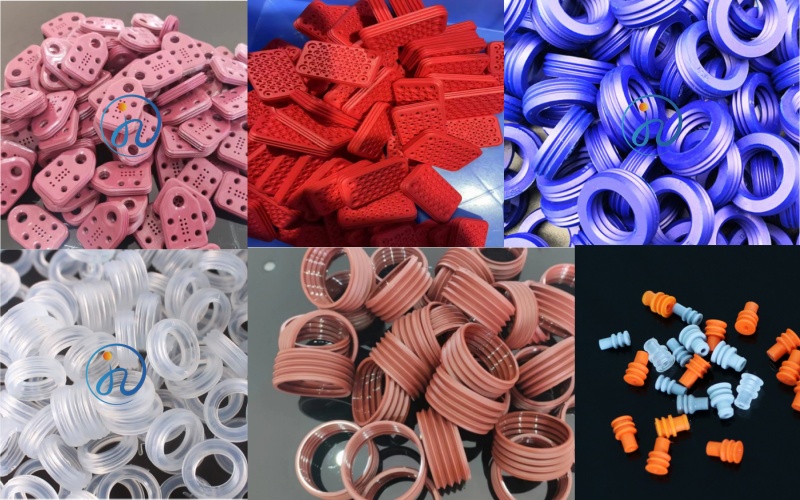

在汽车工业向电动化、智能化转型的今天，我们经常能在高压连接器、传感器线束以及防水屏蔽部件中听到一个词——液态硅胶接插件。很多人好奇，这种摸起来柔软、弹性十足，却又能在极端环境下保护电路安全的部件，究竟是通过什么神奇的工艺制造出来的？本文将深入浅出，为您彻底解析汽车液态硅胶接插件的核心制造工艺。
一、 核心工艺：液态硅胶注射成型（LSR Injection Molding）
目前，制造汽车液态硅胶接插件主要、先进的工艺叫做 LSR注射成型工艺。
这与传统的塑料注塑（如ABS、PA66成型）有本质区别。液态硅胶属于热固性材料，而塑料通常属于热塑性材料。简单来说，LSR工艺是通过注射机将双组分的液态硅胶原料混合后，高压注入到高温模具中，在模具内发生化学反应（硫化）并最终成型。
工艺流程图：
供料： A剂（基础聚合物）和B剂（交联剂/催化剂）通过精密泵输送。
静态混合： 两种原料在静态混合器中均匀混合。
计量注射： 混合好的原料通过冷流道系统送入模具。
高温硫化： 模具加热至150°C - 200°C，硅胶迅速发生交联反应，由液态变为固态弹性体。
开模取出： 成型周期短，通常仅需几十秒到几分钟即可取出产品。
二、 进阶工艺：多组分包胶成型（Insert Molding / 2K Molding）
汽车接插件通常不是单纯的硅胶件，而是需要与金属端子或硬塑料外壳紧密结合。这时候就需要用到更复杂的包胶成型工艺。
1. 金属嵌件成型
工艺描述： 将预先冲压好的金属端子（通常是铜合金，表面镀锡或镀金）放入模具型腔中，然后注射液态硅胶。
技术难点： 解决硅胶与金属的粘合问题。普通硅胶不会粘在金属上，必须对金属件进行底涂处理（涂胶粘剂），或者使用自粘型液态硅胶。同时，要确保在高压注射下，纤细的金属针脚不发生变形。
2. 硬胶/软胶二次成型
工艺描述： 先注塑出硬质的塑料壳体（如PBT、PA66+GF），然后将这个半成品放入另一套模具中，再注射液态硅胶覆盖在特定区域（如密封圈部位）。
技术难点： 控制两种材料的收缩率差异，防止产生缝隙导致漏水；确保硅胶能完美填充到预设的密封槽内。
三、 工艺背后的关键技术点
要让这个工艺顺利运行，产出高质量的接插件，以下三点至关重要：
冷流道技术：液态硅胶在进入模具高温区之前，必须在流道中保持冷却（通常由冷水机控制在20°C左右）。一旦提前受热，硅胶就会在流道内固化，造成堵塞。冷流道系统能实现无废料生产，大幅降低原料成本，这对于价格昂贵的车用液态硅胶来说尤为重要。
模具精度与排气：液态硅胶的粘度极低（像水一样），流动性极好。这就意味着，模具的分型面哪怕只有头发丝十分之一的缝隙，硅胶也会钻出去，形成难以清理的飞边（毛刺）。因此，LSR模具对合模精度、排气槽设计的要求极高，通常需要高精度的慢走丝线切割和镜面电火花加工。
自动化取出与检测：由于液态硅胶成型后表面非常光滑且有粘性，传统的机械手夹爪可能难以抓取。通常配备静电消除器或特氟龙涂层夹具来辅助取出。取出后，立即通过视觉检测系统检查外观缺料、飞边或粘合不良等问题。

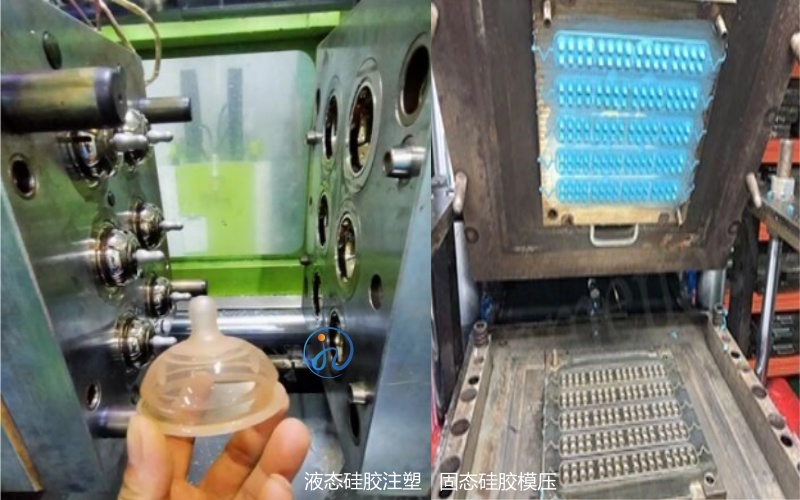

四、 工艺对比：液态硅胶 vs 固态硅胶
很多人会问，为什么不用传统的固态硅胶模压工艺来做接插件？这里有一个简单的对比：
生产效率： 液态硅胶注射成型周期短（可自动化），固态硅胶模压成型周期长（通常需要人工放料）。
精度： 液态硅胶流动性好，可成型微细结构和复杂形状（如薄壁密封唇口）；固态硅胶更适合简单形状的垫片。
洁净度： LSR工艺在封闭系统中进行，无粉尘污染，更适合对洁净度有要求的电子元件。
成本： 液态硅胶设备投入大，但大批量生产时单件成本更低；固态硅胶模具便宜，但人工成本高。
结语
汽车液态硅胶接插件的工艺，本质上是一场精密控制与材料科学的结合。它利用LSR注射成型技术的高效与精准，配合包胶工艺的多功能集成，最终制造出能耐受极端温度、高压水冲和长期震动的可靠连接部件。随着汽车电子架构越来越复杂，掌握并理解这一精密工艺，不仅是工程师的必修课，也是采购人员评估供应商技术实力的重要依据。
广州佳泽硅胶科技有限公司是一家技术驱动型的企业，专注于高端液态硅胶制品的模具开发与精密成型生产，提供从产品设计研发，模具设计制造到生产的一站式服务。产品领域包括母婴用品，劳保面罩，医疗器械，3C电子，厨房家居，汽车配件等，欢迎前来工厂参观洽谈。
客服
