液态硅胶（LSR）包胶技术，是将柔软的液态硅橡胶通过二次注塑工艺，包覆在塑胶、金属或玻璃等硬质基材表面，形成“软硬结合”的一体化结构。这项技术因其优异的密封性、亲肤触感和耐候性能，在医疗耗材、消费电子、汽车零部件等领域应用很广。
然而，脱胶——即硅胶层与基材之间发生分离、起翘——是LSR包胶产品致命、也常见的质量问题。脱胶不仅影响产品外观，更直接导致密封失效、功能丧失，甚至造成整批产品报废。
作为一家深耕液态硅胶注塑领域超过10年、通过ISO13485医疗器械质量管理体系认证的一体化工厂，我们每年处理大量包胶脱胶的失效案例。以下从材料、表面处理、工艺、模具、底涂剂、环境六个维度，深度解析脱胶的根本原因。
一、材料兼容性问题：LSR天生“不粘”
液态硅胶本身是非极性材料，化学性质极其稳定，表面能极低（＜24mN/m）。这种“不粘”特性让它易于脱模，却也意味着它很难与其他材料形成牢固的化学键合。
不同基材的粘接难度差异巨大：
容易粘接：PC、ABS、尼龙（PA）等极性材料，与LSR的化学相容性较好。
难以粘接：POM、PE、PP等非极性材料，表面能低（PP/PE表面能＜30mN/m），与LSR天生不相容。
如果选用了非自粘型液态硅胶，而没有使用专用包胶牌号（如含粘接促进剂的LSR），即使工艺再完美，粘接强度也远达不到要求。此外，基材中添加的脱模剂、阻燃剂、增塑剂等助剂，会不断迁移到表面，形成一层隔离层，直接阻断LSR与基材的化学结合。
二、基材表面处理不当：常见的“隐形杀手”
在所有脱胶原因中，表面处理不当是常见、也容易忽视的问题。LSR要牢固粘接在基材上，必须满足两个前提：基材表面绝对干净 + 表面能足够高。
表面污染——基材表面残留的油污、灰尘、脱模剂、水汽等，会像一层“隔膜”一样，阻碍LSR分子与基材表面的物理或化学结合。有些脱模剂甚至会和粘接剂发生化学反应，直接使粘接剂失效。
表面能不足——未经处理的塑胶表面能往往偏低（如PP/PE表面能＜30mN/m），LSR无法在其表面充分铺展和润湿。必须通过等离子处理、火焰处理、电晕处理或喷砂处理等方式，提升表面能至40mN/m以上，同时增加表面粗糙度，为LSR提供机械咬合点。
需要特别注意的是：处理后应在短时效期内完成注塑，否则表面活化效果会随时间衰减
三、硫化工艺参数失控：温度、压力、时间的“三角关系”
LSR的固化是热硫化交联反应。工艺参数一旦偏离窗口，脱胶几乎不可避免。
模具温度过低——LSR需要在足够的热量下才能完成交联反应（通常模具温度需达到120-200℃）。温度不足会导致硅胶硫化不完全，粘接强度大幅下降。典型LSR包胶模温范围在140-200℃，160℃时硫化约60-90秒，170℃时约40-60秒。
注射压力不足——压力不够，LSR无法充分填充基材表面的微观孔隙和倒扣结构，机械锚固力自然不足。同时，压力不足还可能导致LSR与基材之间形成“虚粘”。
固化时间过短——尤其是厚壁产品，需要更长的硫化时间确保完全交联。赶产量而缩短硫化周期，是脱胶的常见诱因。
基材与模具温度分区失控——包胶注塑中，基材区域需保持低温（避免热变形），而LSR区域需高温以促进硫化。如果温度梯度控制不当，要么基材变形，要么硅胶硫化不足。
四、模具设计缺陷：缺乏“机械锁”的粘接不可靠
很多工程师以为，只要化学粘接足够强，就不需要机械结构辅助。这是一个严重的误区。
缺乏机械互锁设计——如果基材包胶区域没有设计倒扣、沟槽、燕尾槽、锯齿纹或孔洞等结构，仅仅依赖化学粘接，可靠性极低。尤其是在长期使用、温度循环或受力条件下，纯化学粘接很容易失效。

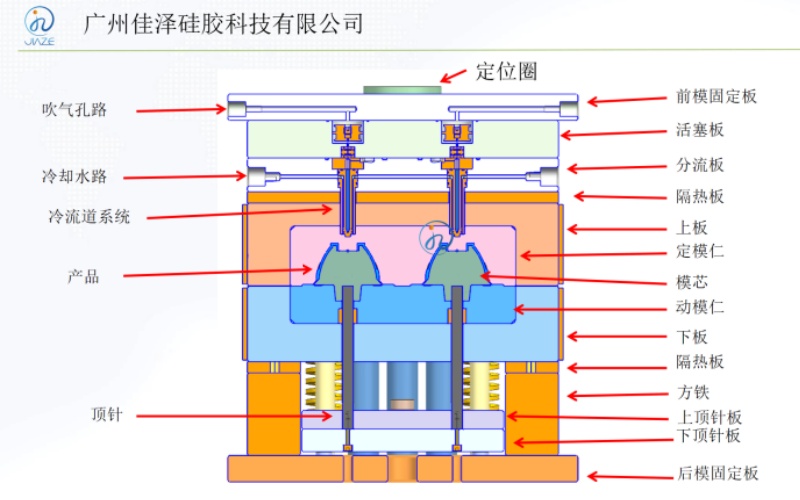

浇口位置不合理——浇口位置不当，冲胶冲击力过大，可能将基材冲偏移位。同时，流道设计不合理会导致LSR流动路径过长或阻力过大，影响填充质量和固化效果。
排气不良——模具排气不畅，型腔内空气无法排出，会在硅胶与基材的界面形成气泡隔离层，直接导致脱胶。高端模具通常设计抽真空结构，在合模后、注射前对型腔抽真空，以彻底排除空气。
五、底涂剂（Primer）使用不当：缺失或错配
对于难粘接基材（如PC、PA、POM、金属等），底涂剂是必不可少的“化学桥梁”。底涂剂的工作原理是：一端与基材结合，另一端与LSR发生化学反应，将两种原本不相容的材料“桥接”在一起。
底涂剂使用中常见的错误包括：
完全未使用——对于非自粘接材料，这是最直接的脱胶原因。
选型错误——底涂剂与基材或硅胶不兼容（如硅胶为加成固化型，底涂剂为缩合型），反应失效。不同基材需匹配不同底涂剂——PC/ABS需含硅烷偶联剂，不锈钢需含钛酸酯。
涂覆工艺缺陷——涂覆不均匀、厚度不当（理想厚度3-5μm）、干燥不彻底（通常60-80℃烘烤10-15分钟）。底涂剂还有有效期，过期失效也是常见问题。
六、环境因素干扰：湿度与存储条件
这一因素常被忽视，但同样可能导致脱胶。
基材表面潮湿——塑胶注塑件未经充分干燥就直接包胶，表面水分在高温硫化时汽化，在界面形成气泡隔离层。
车间湿度过高——当车间湿度＞70%时，LSR硫化过程中可能吸湿发泡，影响粘接强度。
基材存储不当——预处理后的基材若未妥善保存，表面会重新吸附灰尘或氧化，导致活化效果失效。
结语：脱胶是系统性工程问题，而非单一因素
从以上分析可以看出，液态硅胶包胶产品的脱胶，极少由单一因素造成，往往是材料、表面处理、工艺、模具、底涂剂、环境多个环节叠加的结果。要彻底解决脱胶问题，需要建立一个系统性的质量管控体系：
材料端：选择与基材匹配的自粘型LSR牌号，避免使用含内脱模剂的基材。
前处理端：严格执行等离子清洗或超声波清洗标准，确保基材表面洁净度和活化效果。
工艺端：精确控制模具温度（140-200℃）、注射压力和硫化时间，建立每一款产品的注塑工艺参数卡。
模具端：设计机械互锁结构（倒扣、沟槽、纹理），优化排气和浇口设计。
底涂端：匹配正确的底涂剂牌号，严格控制涂覆厚度和干燥条件。
环境端：控制车间温湿度，确保基材预处理后及时注塑。
10年经验、ISO13485认证，不只是挂在墙上的证书——它意味着每一副模具、每一批包胶产品，都经过从材料验证到工艺优化的全流程质量管控。脱胶问题的解决，正是这种系统性能力的更好证明。
广州佳泽硅胶科技有限公司专注液态硅胶包胶注塑十余年，为医疗、电子、汽车等领域提供液态硅胶包塑胶、包五金、包玻璃等一站式解决方案。公司通过ISO13485认证，配备全自动注塑设备与洁净车间，精通精密无飞边模具设计与二次注塑成型，提供从产品设计、模具制造到量产交付的全链路服务。
客服
