在工业防护用品领域，食品级液态硅胶凭借其卓越的亲肤性、气密性和耐老化性，正逐步取代传统橡胶，成为高端防尘防毒面罩的核心材料。然而，许多模具厂或品牌方在切入这款产品时，往往因为对液态硅胶特性不了解，导致开模失败，出现气泡、缺料、飞边过大等质量问题。
液态硅胶(LSR）的模具设计与传统的固体硅胶或塑料模具截然不同。本文将深入拆解食品级液态硅胶工业防尘防毒面罩模具的制造全流程，从材料特性到结构设计，帮你一次性理清技术要点。
第一步：理解材料特性是开模的基础
在画图设计之前，必须先吃透食品级液态硅胶的物理脾气。
极低的粘度： 液态硅胶在注射状态下像水一样流动性极佳，这意味着模具的配合间隙必须极其精密，否则极易产生飞边(毛边）。
热膨胀与收缩率： 液态硅胶的热膨胀系数较高，且在硫化冷却后会产生收缩。食品级液态硅胶的收缩率通常在2.5%到3.5%之间(具体取决于牌号）。模具型腔的尺寸必须根据这一收缩率进行预放大，否则成品面罩会偏小，导致与脸部贴合不严。
高温快速硫化： LSR需要在模具温度达到140°C-200°C时瞬间固化。模具的加热系统必须均匀，温差应控制在±3°C以内，否则会出现局部欠硫(表面发黏）或过度硫化(变脆）。

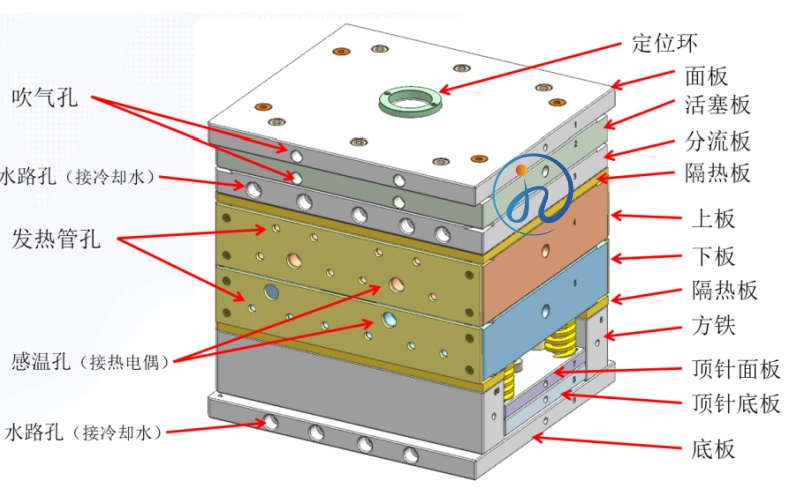

第二步：流道系统设计——核心中的核心
液态硅胶面罩模具，必须采用封闭式流道系统。这是区分专业与非专业的分水岭。
流道原理： 在模具内部设计独立的水冷通道，使流道区域的温度保持在20°C-30°C，胶料始终保持流体状态；而在进入型腔的浇口处瞬间加热硫化。
针阀式浇口： 对于面罩这类外观要求高的产品，推荐使用针阀式冷流道。它可以在注射保压后封闭浇口，既能保证型腔压力，又能实现无料柄生产，省去后道修剪工序，避免破坏面罩密封圈的整体性。
第三步：分型面与密封结构设计

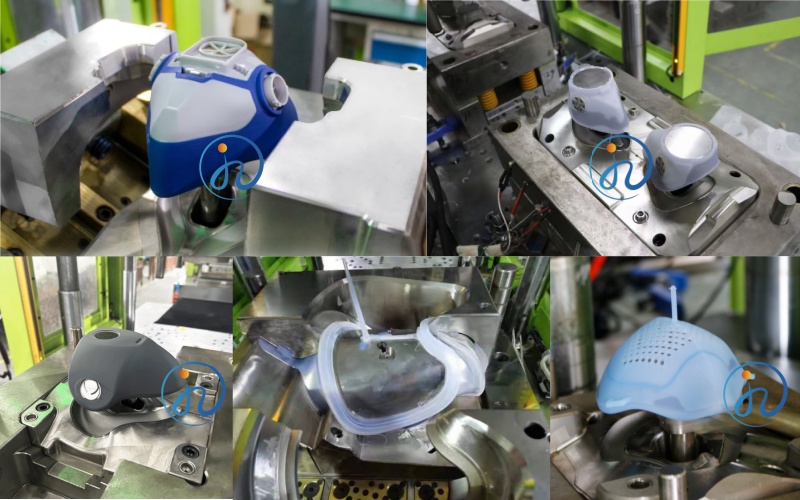

工业防尘防毒面罩通常结构复杂，涉及与滤毒罐连接的接口、呼气阀座以及贴合脸部的密封边。
分型面的选择： 面罩的密封唇边(与皮肤接触的部分） 应尽量避免设置分型线。理想的设计是将分型面设置在外观非工作面，确保密封区的光滑度，防止分型线毛刺刮伤皮肤或影响气密性。
自拆结构： 在密封圈的薄边处，模具设计通常需要考虑自动切断机构。利用合模时的剪切力，在开模瞬间将极薄的飞边留在型腔内或随产品带出，减少人工二次修边对无尘环境的污染。
第四步：排气系统的精细化设计
液态硅胶在固化过程中会产生轻微的气体，如果排气不畅，产品表面就会出现烧焦痕、气泡或缺料。
真空排气槽： 在模具最后填充的区域，开设深度仅为0.01mm-0.02mm的排气槽。这个深度既能排出气体，又能防止低粘度的硅胶形成大片飞边。
分型面排气： 利用分型面的自然间隙辅助排气，同时配合抽真空系统，在合模后注射前将型腔内的空气抽出，从根本上解决气泡问题。
第五步：脱模机构与防粘处理
液态硅胶虽然弹性好，但极易粘附在金属表面，尤其是高温下。
顶出设计： 由于面罩属于薄壁深腔件，需要布置多根顶杆均匀顶出，防止产品变形。对于软胶部位，可采用顶块或气阀辅助顶出。
表面处理： 模具型腔必须进行镜面抛光或镀硬铬处理，降低表面粗糙度，减少脱模阻力。同时，定期的氮化处理能增强模具钢材的耐磨性，应对液态硅胶中可能含有的微量酸性物质对模具的腐蚀。
第六步：试模与工艺验证
模具制造完成后，必须进行严格的试模验证。
加硫时间测试： 确定最佳的硫化时间，确保生产效率与产品交联度(物理性能）的平衡。
尺寸检测： 将试模出来的面罩放在三维扫描仪下，重点检测密封圈部位的轮廓度是否符合人体工学设计，确保与测试头模的贴合度达到GB 2890-2022《呼吸防护 自吸过滤式防毒面具》标准。
总结
制作一套高品质的食品级液态硅胶工业防尘防毒面罩模具，绝不仅仅是雕刻出一个形状那么简单。它是对冷流道控制、热平衡分析、精密排气设计的综合考验。
只有吃透LSR材料的流动特性和硫化机理，才能在模具阶段为面罩的气密性、舒适度和长寿命打下坚实基础。对模具厂商而言，掌握这套技术，也就意味着在日益严格的工业防护市场中，占据了高附加值产品的技术高地。
广州佳泽硅胶科技有限公司是一家技术驱动型的企业，专注于高端液态硅胶制品的模具开发与精密成型生产，提供从产品设计研发，模具设计制造到生产的一站式服务。产品领域包括母婴用品，劳保面罩，医疗器械，3C电子，厨房家居，汽车配件等，欢迎前来工厂参观洽谈。
客服
