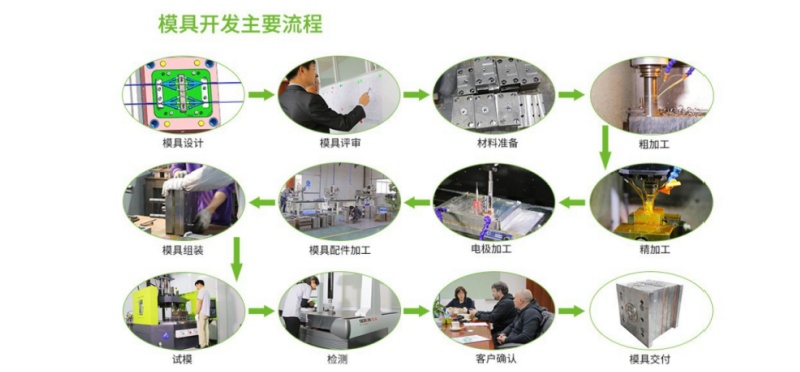

液态硅胶（LSR）制品因其优异的生物相容性、耐高低温性和环保特性，更应用于母婴、医疗、电子和厨具领域。但很多人不知道，一件完美的液态硅胶产品背后，模具是决定成败的核心。液态硅胶注塑模具与普通塑胶模具截然不同。它的生产流程更复杂，精度要求更高。今天，我们就来一步步拆解液态硅胶注塑模具从设计到生产的完整流程。
一、产品分析与模具设计
任何模具的诞生都始于产品需求。在正式加工之前，模具工程师需要进行详细的分析与设计。
1. 产品图纸评审
缩水率计算：液态硅胶在硫化冷却后会产生收缩，通常缩水率在2.5%-3.5%之间，设计时需预先放大。
脱模斜度确认：硅胶柔软有粘性，模具必须设计足够的脱模斜度（通常1°-3°），否则产品难以取出。
分型面选择：确定模具打开的位置，既要保证产品能顺利脱模，又要避免留下明显的合模线。
2. 模流分析
通过CAE软件模拟液态硅胶在模具型腔内的填充过程，提前发现：
是否会有困气导致烧焦？ 填充是否平衡？注胶口位置是否合理？这一步能极大降低试模失败率。
二、模具钢材选择与粗加工
液态硅胶注塑过程中会产生一定的化学腐蚀性，且模具需要承受高温高压，因此材料选择至关重要。
1. 钢材选型
S136：最常用的模具钢，具有良好的抛光性能和耐腐蚀性。
硬度要求：通常热处理至HRC 48-52，保证模具耐用性。
2. 粗加工
CNC铣床进行开粗，去除多余材料。
预留0.2-0.3mm的精加工余量。
钻好运水孔和顶针孔位。
三、核心部件加工：型腔与型芯
这是模具制造中关键的环节，直接决定产品的外观和尺寸精度。

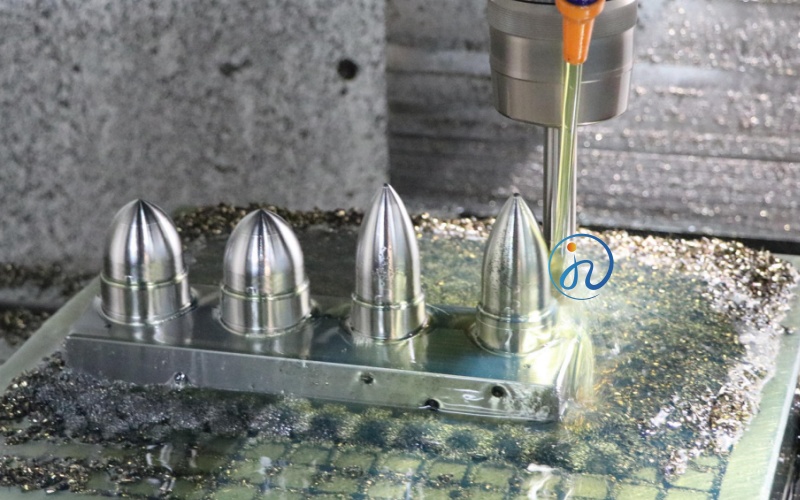

1. 精加工：高速CNC进行精铣，达到图纸要求的尺寸精度（通常±0.02mm）。2. 电火花加工（EDM）：对于深槽、窄角等刀具无法加工的位置，采用电火花成型。3. 抛光：液态硅胶会复制模具表面的每一丝纹路。因此：
高光产品：模具需镜面抛光（表面粗糙度Ra≤0.025μm）。哑光产品：进行晒纹处理，实现特定表面质感。
四、特殊结构设计：液态硅胶模具的独门绝技

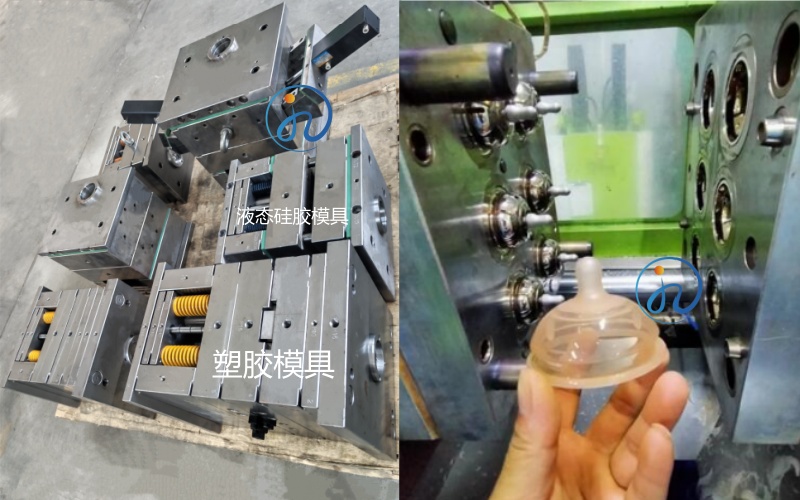

液态硅胶模具与普通塑胶模具的区别在于浇注系统和排气系统。
1. 冷流道系统：这是LSR模具的核心。液态硅胶在常温下流动性好但固化快，冷流道系统确保流道内的材料始终保持低温不固化，只有进入加热的型腔才开始硫化。
优点：无水口料浪费，节省原料。 关键：针阀式冷嘴能精确控制射胶量，防止拉丝。
2. 排气设计：液态硅胶在固化过程中会产生少量副产物气体，如果无法排出，会导致产品烧焦或充填不满。
通常依靠分型面自然排气。复杂产品需开设专门的排气槽或使用真空系统辅助排气。
五、模具装配与试模

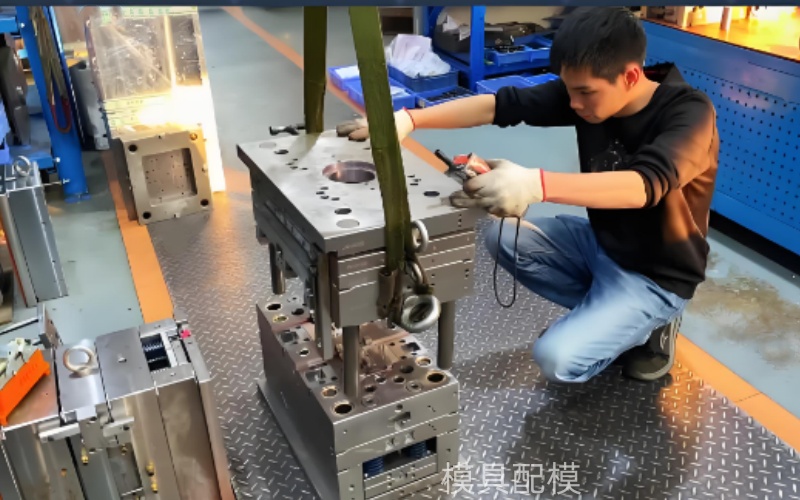

加工完成的所有零件需要进行装配，确保运动部件顺畅。
1. 装配要点：顶出系统：顶针必须复位精准，不能高出或低于型腔面。温度控制：安装热电偶，确保模具加热均匀。2. 上机试模：将装配好的模具安装到液态硅胶注塑机上，进行实际生产测试。
检查项目：产品外观有无缺料、气泡、裂痕？
尺寸测量：产品尺寸是否符合图纸？
硬度测试：硫化是否充分，硬度是否达标？
六、模具优化与验收
试模很少能一次成功，通常需要1-3轮调整。
1. 常见问题调整
飞边（溢胶）：锁模力不足或分型面贴合不严，需修配模具或增加锁模力。
困气烧焦：增加排气或调整注塑速度。
尺寸偏大/偏小：微调模具尺寸或调整注塑参数。
2. 验收：模具达到以下标准即可交付：
连续生产50-100模无异常。
产品尺寸、外观、性能符合客户要求。
提供模具保养说明书和产品检测报告。
七、量产维护：延长模具寿命的关键
液态硅胶模具在使用过程中需要精心维护：
定期清洗：每生产一定数量后，拆模清洗残留的硅胶结垢。
喷砂处理：防止硅胶粘连，定期对型腔进行轻微喷砂。
防锈保护：长时间停机需喷涂防锈剂。
结论
液态硅胶注塑模具的生产是一项精密而复杂的系统工程。从产品分析、特殊的冷流道设计，到高精度的加工和反复的试模优化，每一个环节都影响着最终产品的质量。对于采购商或产品开发者来说，了解这一流程不仅能帮助你更好地与模具厂沟通，也能让你更清晰地判断：什么样的模具是好模具，什么样的价格是合理价格。如果你正在规划液态硅胶产品开发，建议在模具设计阶段就与经验丰富的模具厂深度沟通，因为好的产品，从一副好模具开始。
